Question

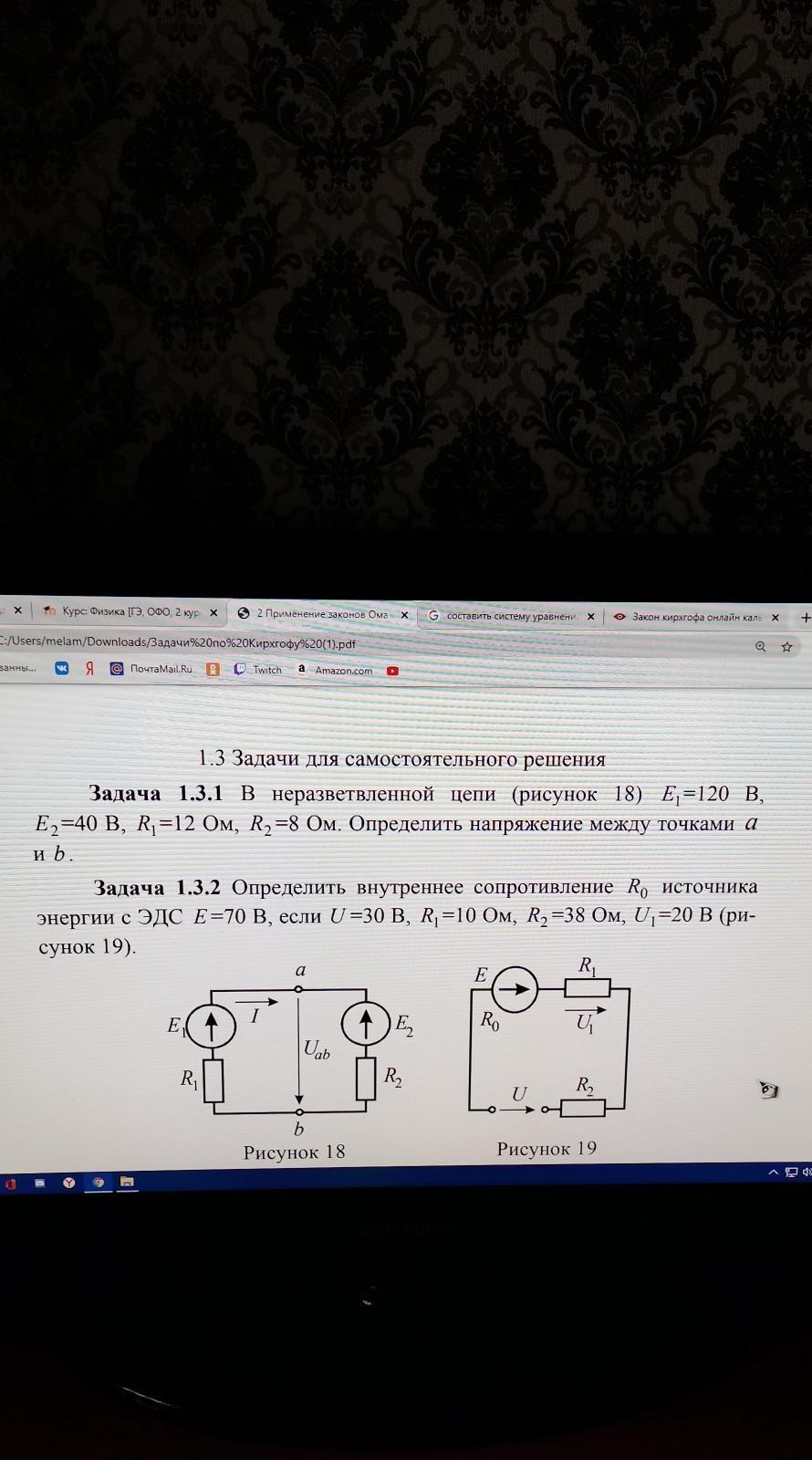

задачи по закону Кирхгофанужно решить эти две задачи ​

Answer 1

Ответ:

1. Uab=72В

2. r=2 Om

Объяснение:

1. Uab=E1g1+E2G2/g1+g2=120*0.083+40*0.125/0.083+0.125=15/0.208=72В..

2. Находим по значению U1 ток : U1=I*R, I=U1/R=20/10=2A,

т.е. в цепи проходит ток 2А , по ф-ле I=E/R+r находим r:

Е=70В+30В=100В , r=E/R+I=100/48+2=2 Om
