Question

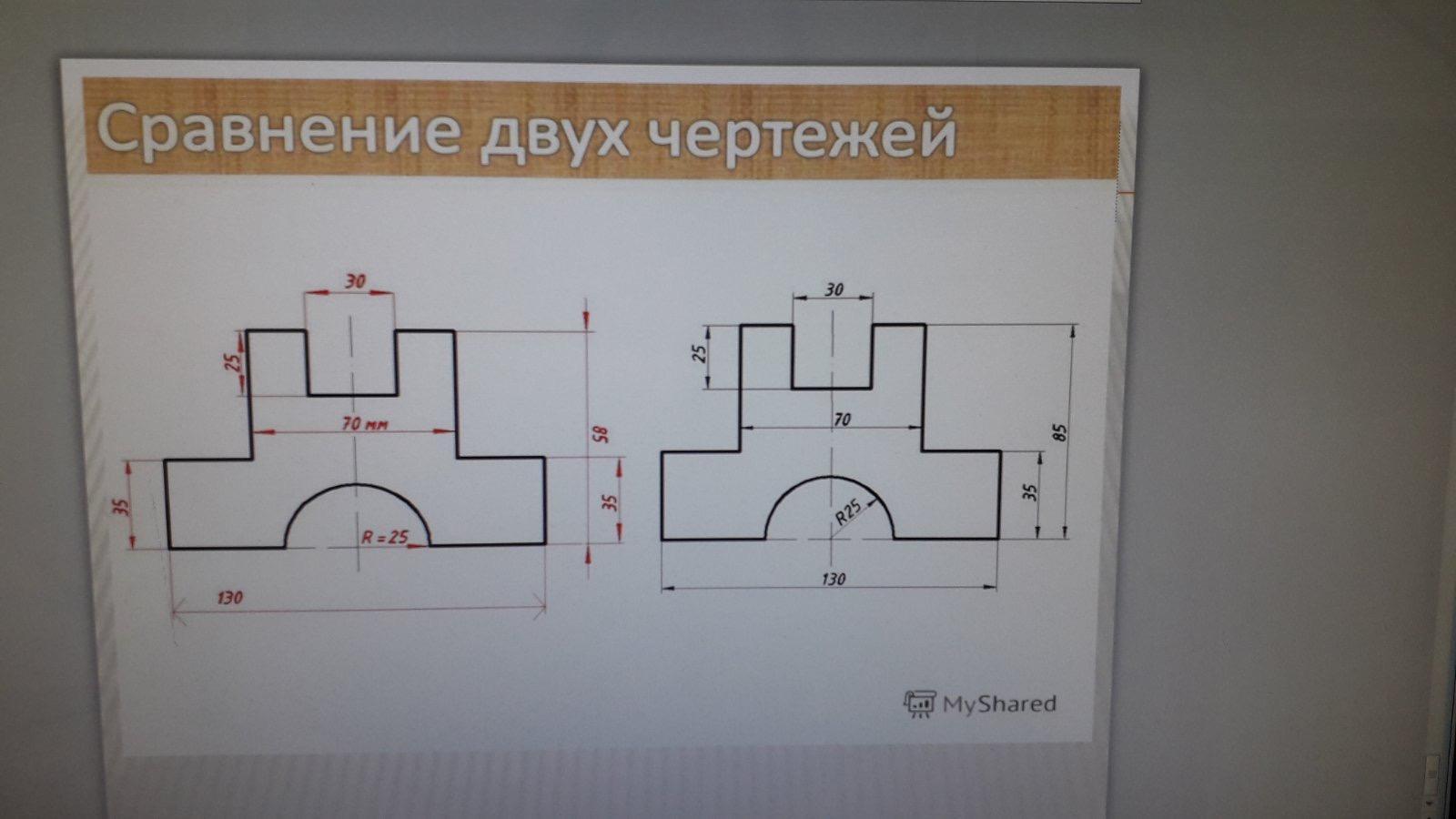

Перечисли все ошибки чертежа слева.

Answer 1

Ответ:

Объяснение:

1. Выносные линии должны выступать за размерную линию (верхний размер 30).

2. Отступ от контура чертежа 10 мм (размер 25)

3. Все размеры на чертеже указаны в миллиметрах (70 мм), следовательно указывать мм не нужно.

Размер находит на осевую линию.

По ГОСТ желательно все размеры выносить за контурные линии детали. Размер 70 нужно указать выше размера 30.

4. Размер 35 указан дважды.

5. Радиус не указывают по осям симметрии (R25).

6. Размеры нужно указывать в центре размерной линии (130).

7. Размер 85 - нужно указать слева от размерной линии.

Необходимо избегать пересечения размерным и выносных линий.
