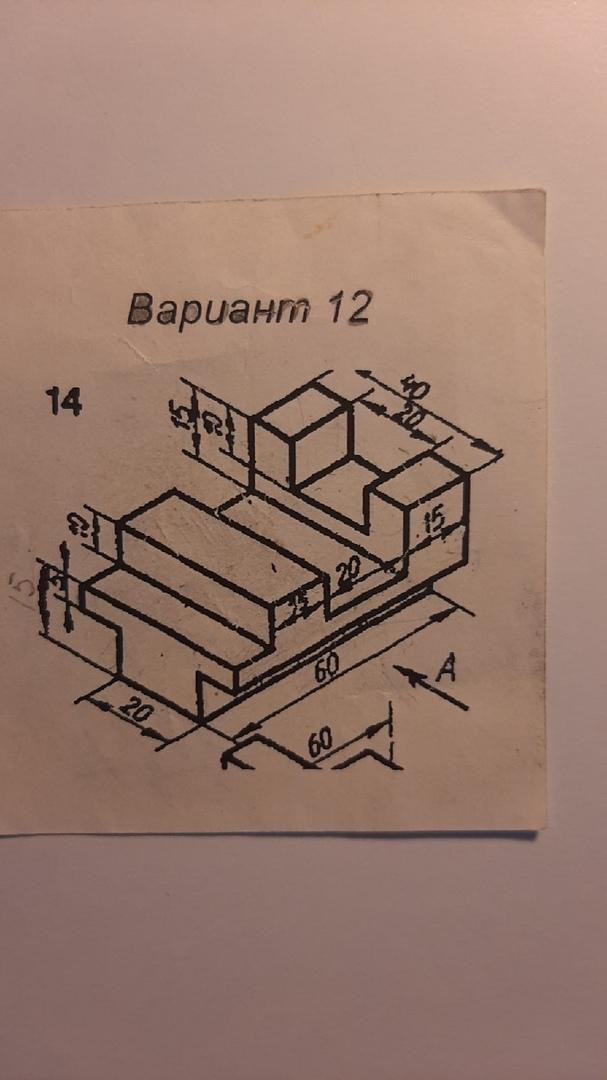

Помогите сделать проекцию детали, вид спереди, сверху и слева
Приложения:
Ответы
Автор ответа:
1
Ответ:
Объяснение:
Т.к. размеры нельзя указывать по невидимым (штриховым) линиям, пришлось сделать несколько вариантов:

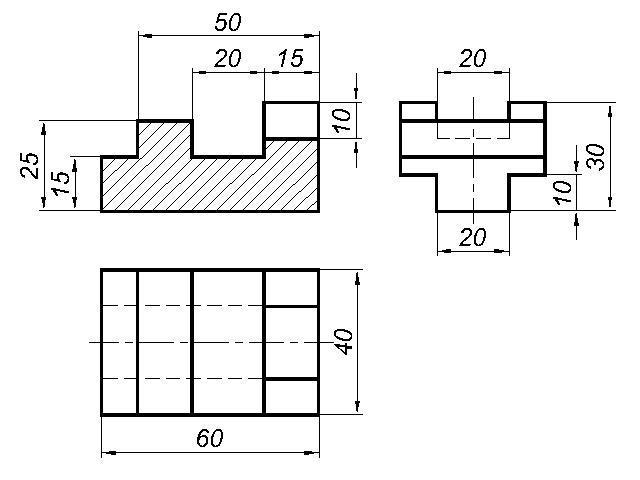

Первый чертеж - главный вид заменила фронтальным разрезом.

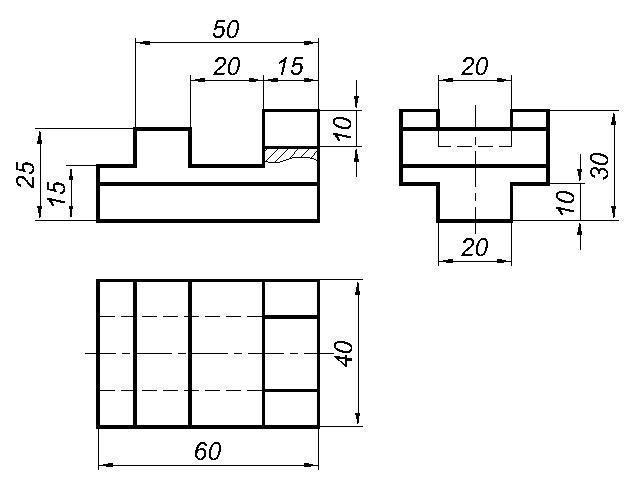

Второй чертеж - на главном виде выполнила местный разрез.

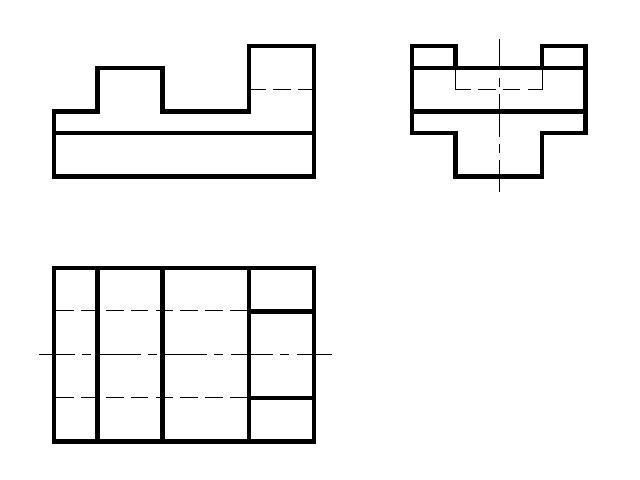

Третий чертеж выполнен без разрезов.
Приложения:
Xiomes:
Спасибо большое солнце
Удачи Вам!
