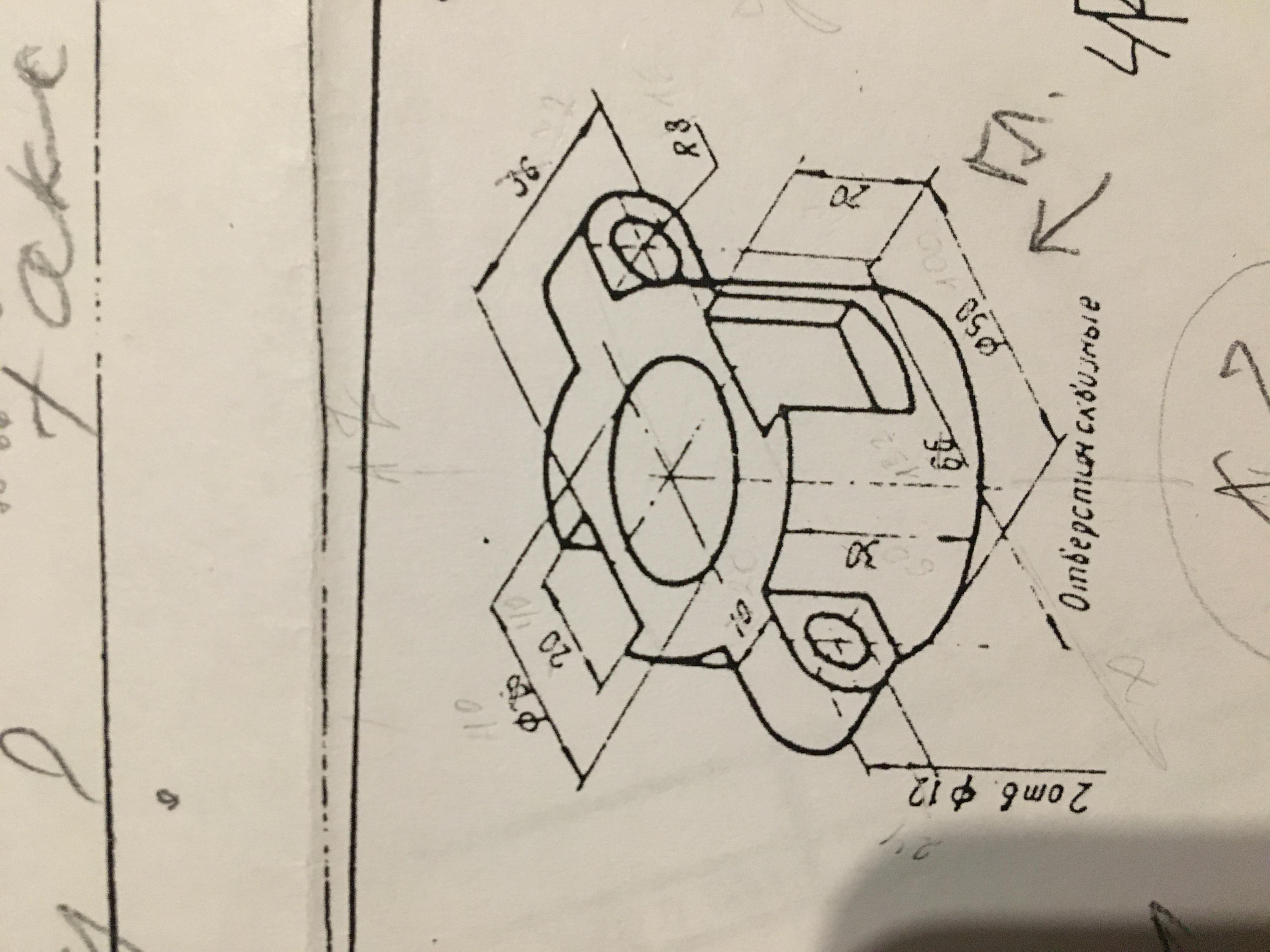

Черчение! Нужно построить 3 вида (главный, сверху, слева). Помогите пожалуйста!!!

Answer 1

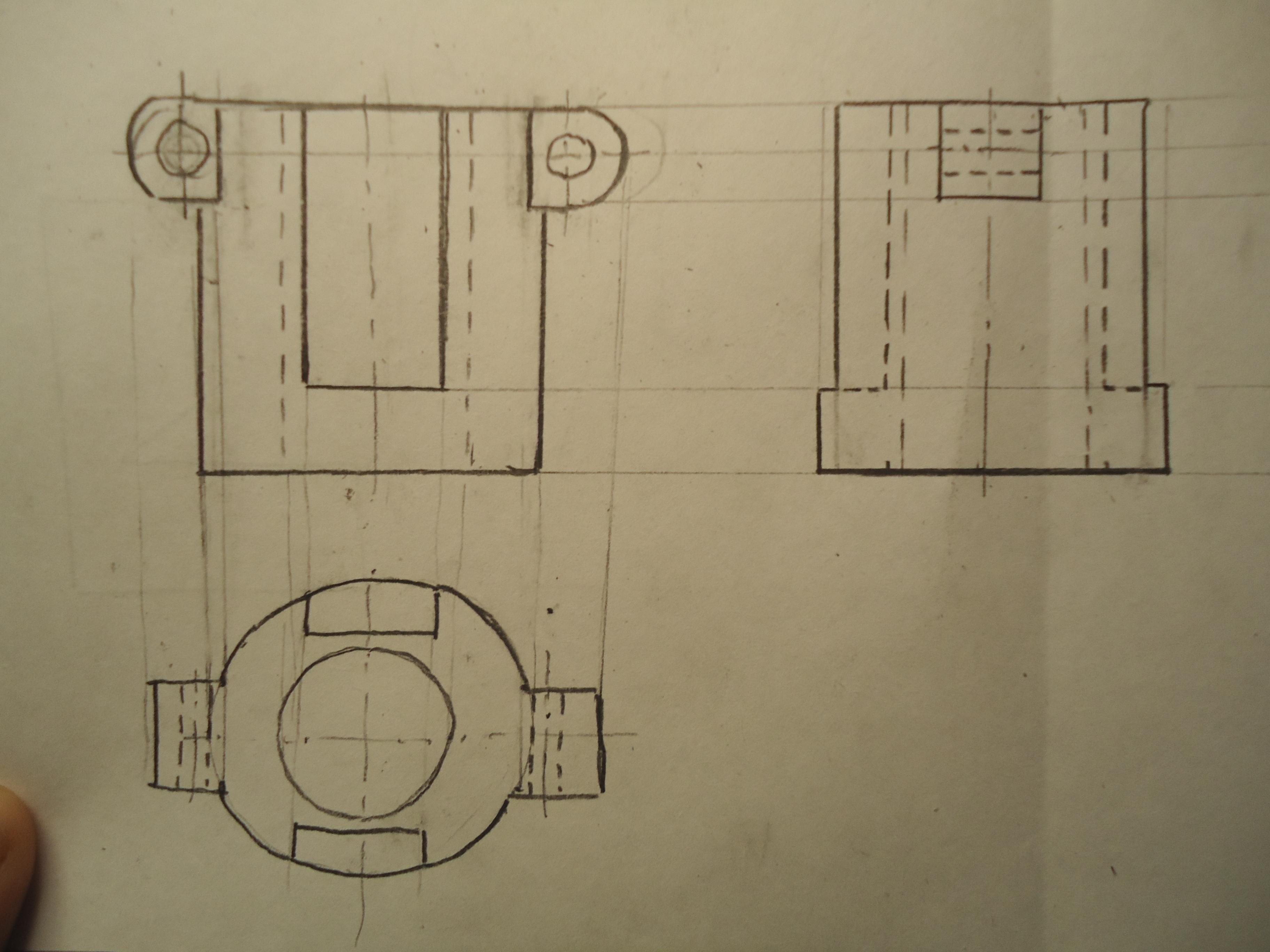

Ответ: Чертёж детали из трёх проекций см. на фото.

Объяснение:

Чертёж выполнялся от руки с сохранением пропорций на глаз.

Размеры скорее всего сможете поставить после построения.

Единственное, не ставьте размерные линии и размеры на фоне чертежа.

Надеюсь, что помогла вам.
