Question

Построить наглядное изображение и Эпюры точек ABCD, определить принадлежит ли каждая из этих точек какой либо проекции. Точки: В (x-40,y-50,z-30). C (x-0,y-30,z-30). D (x-50,y-0,z-30). E (x-40,y-45,z-0) Помогите пожалуйста, последняя надежда (

Answer 1

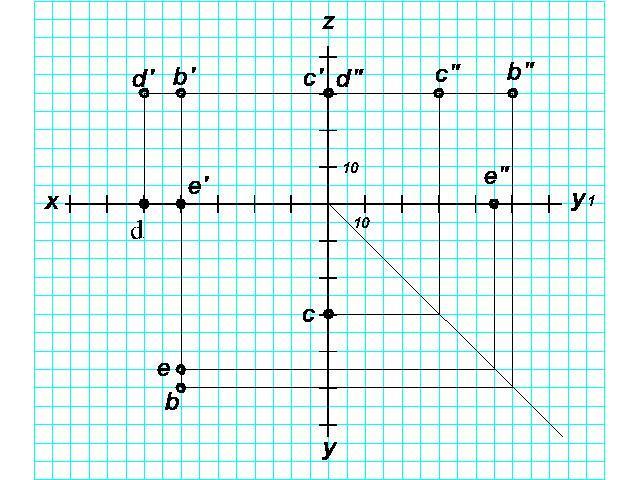

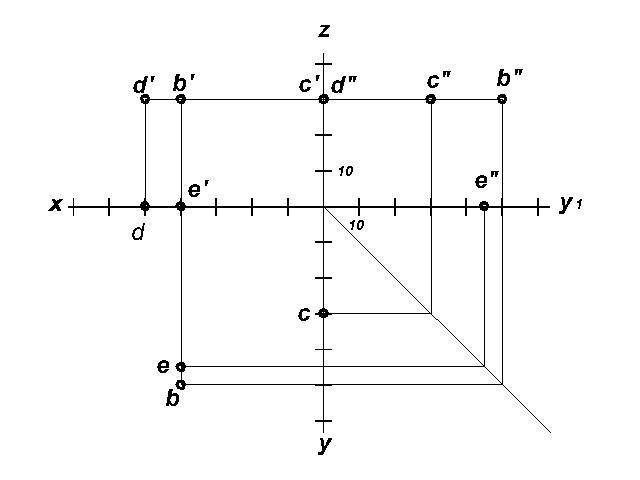

Ответ:

Объяснение:

Точка С принадлежит профильной (W) проекции, т.к. х=0.

Точка Д принадлежит фронтальной (V) проекции, т.к. у=0.

Точка Е принадлежит горизонтальной (Н) проекции, т.к. z=0.

Второй чертеж - косоугольная фронтальная изометрия.
