Question

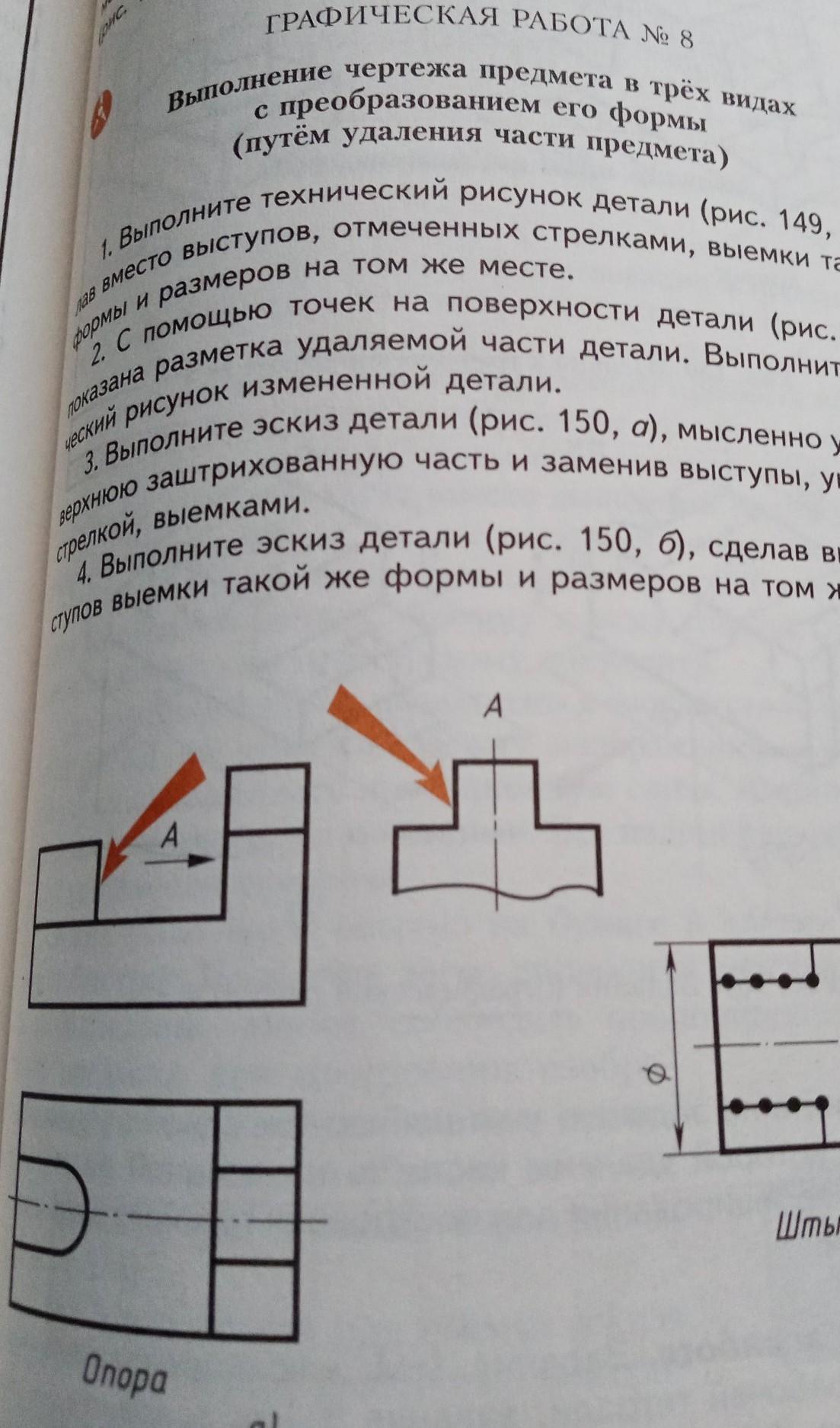

выполнение чертежа предмета в трех видах с преобразованием его формы​

Answer 1

Ответ:

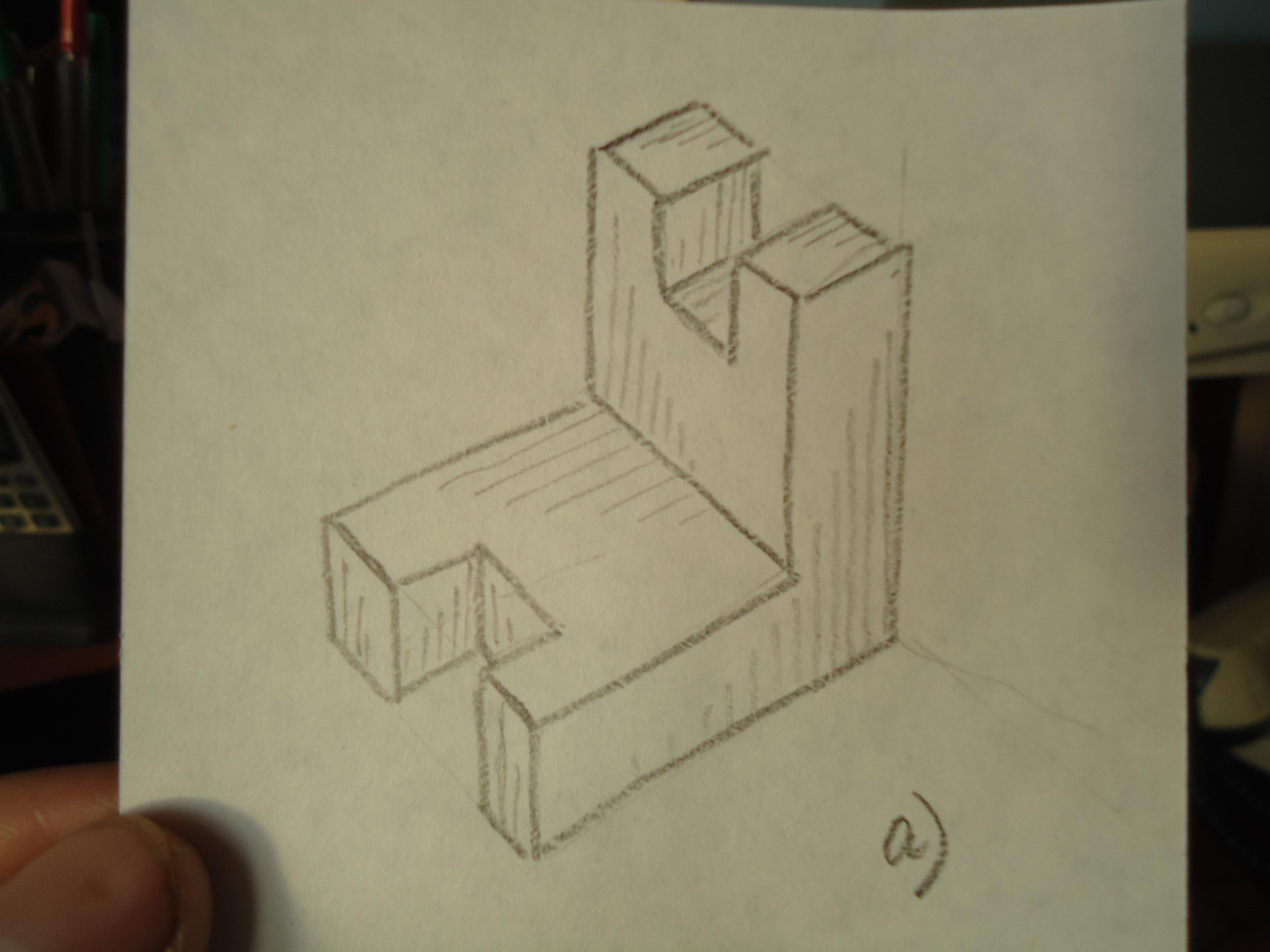

1.Технический рисунок - это изображение, построенное по законам построения аксонометрии, но выполненное от руки с сохранением пропорций на глаз и с нанесением светотени с помощью штрихов тонкими сплошными линиями. Я использовала оси изометрической проекции. См. технический рисунок на фото №1.

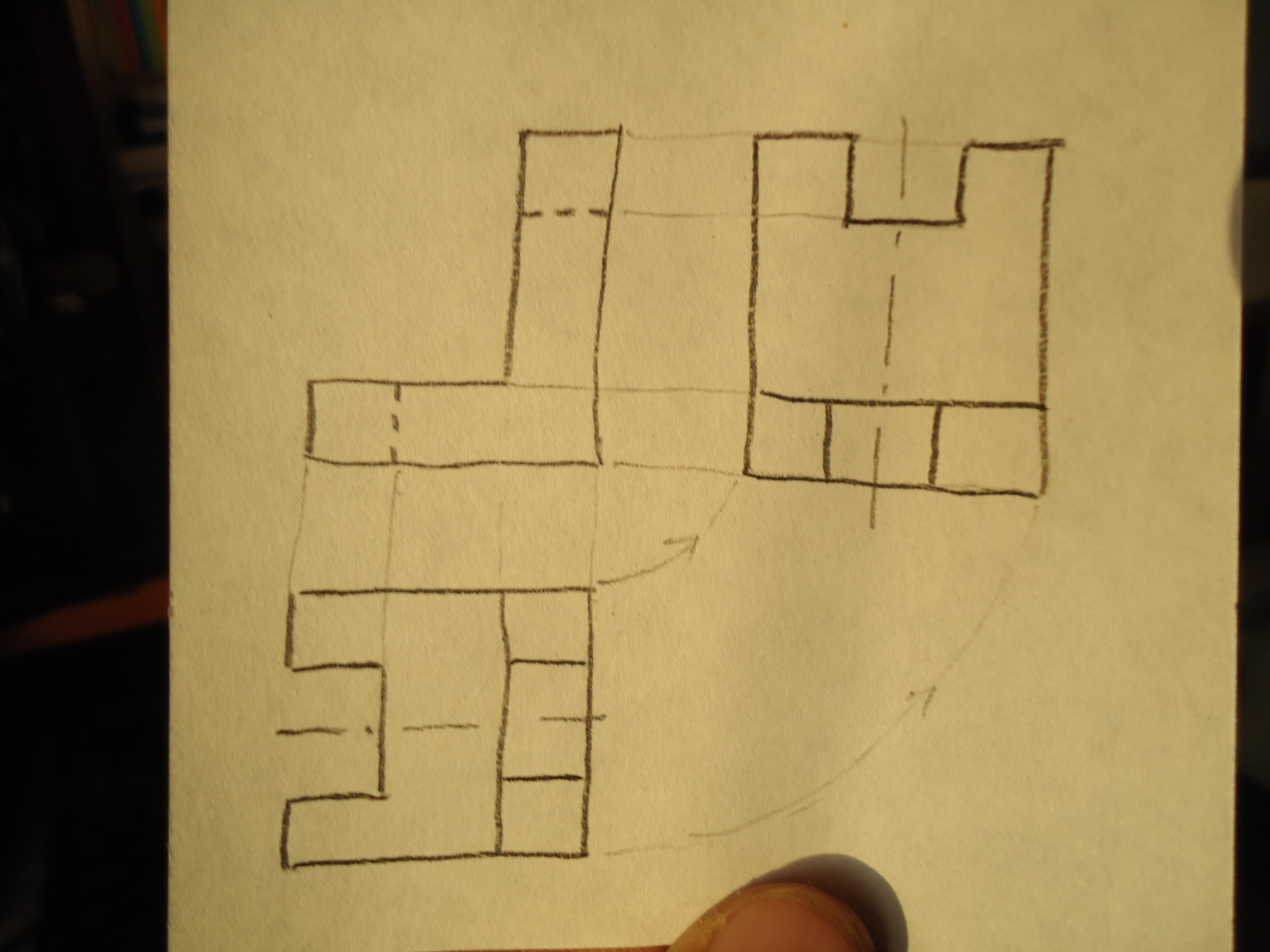

2. Чертёж предмета в трёх видах с преобразованием его формы, т.е. замены выступов на выемки, представлен на фото №2. Этот чертёж выполняется на бумаге в клетку также от руки, т.к. это эскиз чертежа.
