Question

Выходной сигнал 4-20 мА, диапазон измерения 0-600 кПа, показания 150 кПа. Как найти сколько будет 150 кПа, в виде выходного сигнала

Answer 1

Ответ:

8 мА

Объяснение:

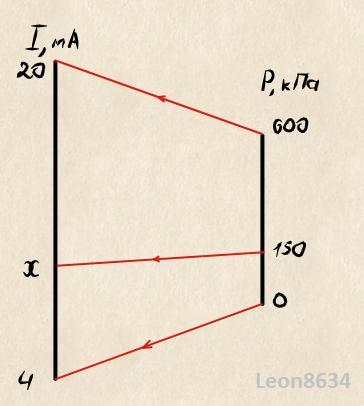

Диапазон давлений линейно отображается на диапазон выходных токов, найдем уравнение, их связывающее

$\left \{ {{4=k*0+b} \atop {20=600k+b}} \right. => \left \{ {{b=4} \atop {k=\frac{16}{600}=0.0267 }} \right.$

Значит уравнение связи

$I(p)=0.0267p+4$

Теперь легко найти ток для любых p, в частности

$I(150)=0.0267*150+4=8$ мА.
