Question

Вот такую шляпу задали. Я вообще ноль. Кто может сделать?) ВЫЧЕРТИТЬ деталь «А» в прямоугольной ДИМЕТРИИ На что обратить внимание!!! Задание рассчитано на два урока, поэтому на следующий урок это же самое. Чертеж должен быть на А4 формате с рамочкой и основной надписью полностью заполненной.

Answer 1

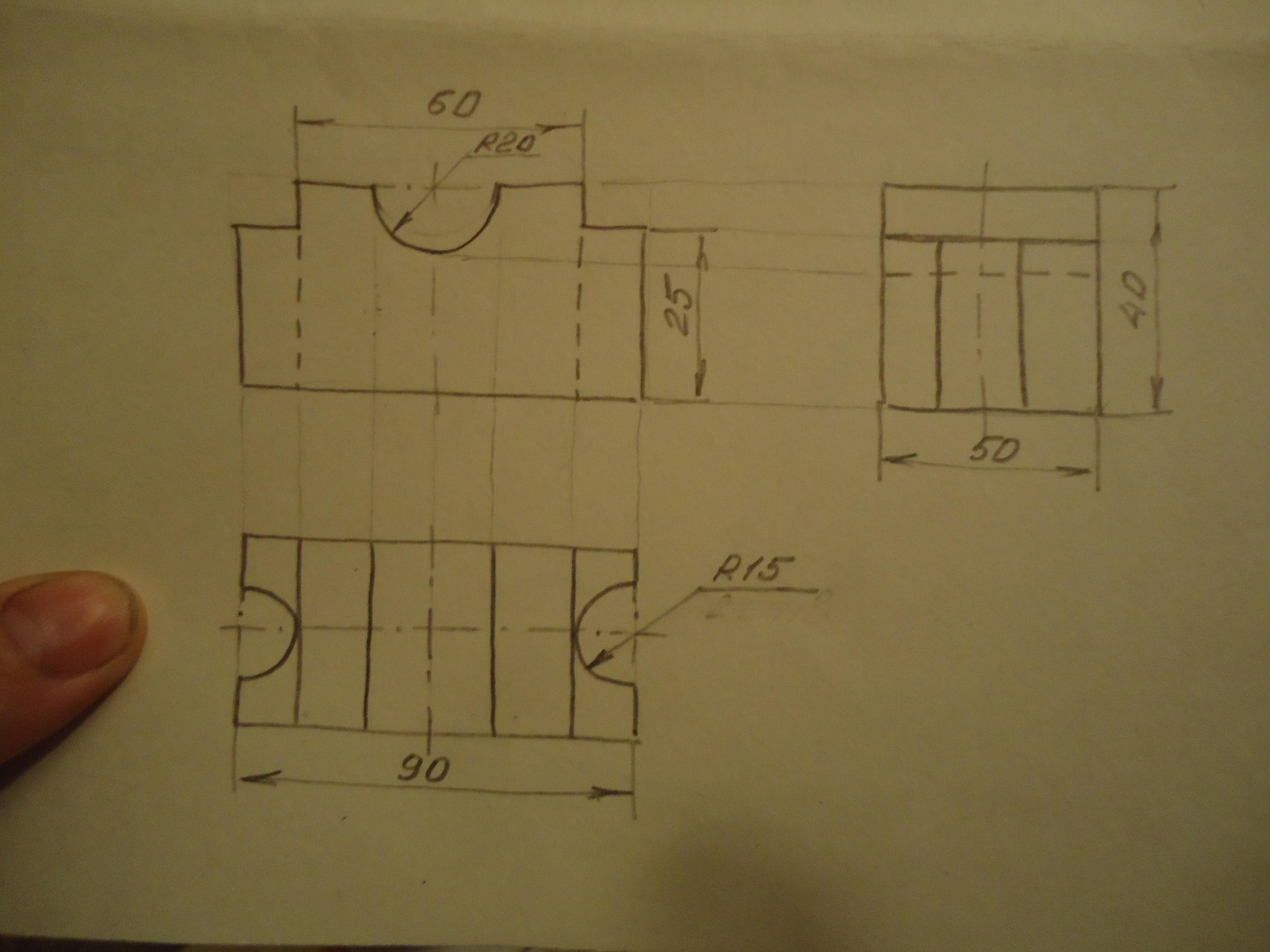

Ответ: Чертёж и прямоугольная диметрическая проекция представлены на фото.

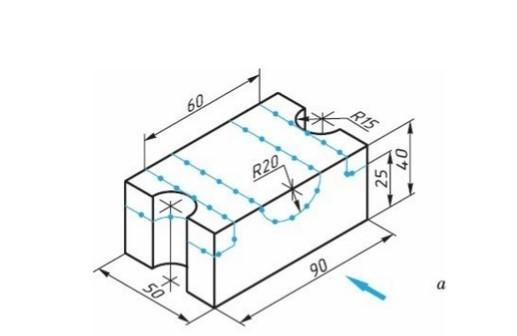

Объяснение: На изображении зелёным цветом показаны изменения, которые надо представить и выполнить чертёж видоизменённой детали.

Чертёж выполнен от руки с сохранением пропорций на глаз для более быстрого ответа.

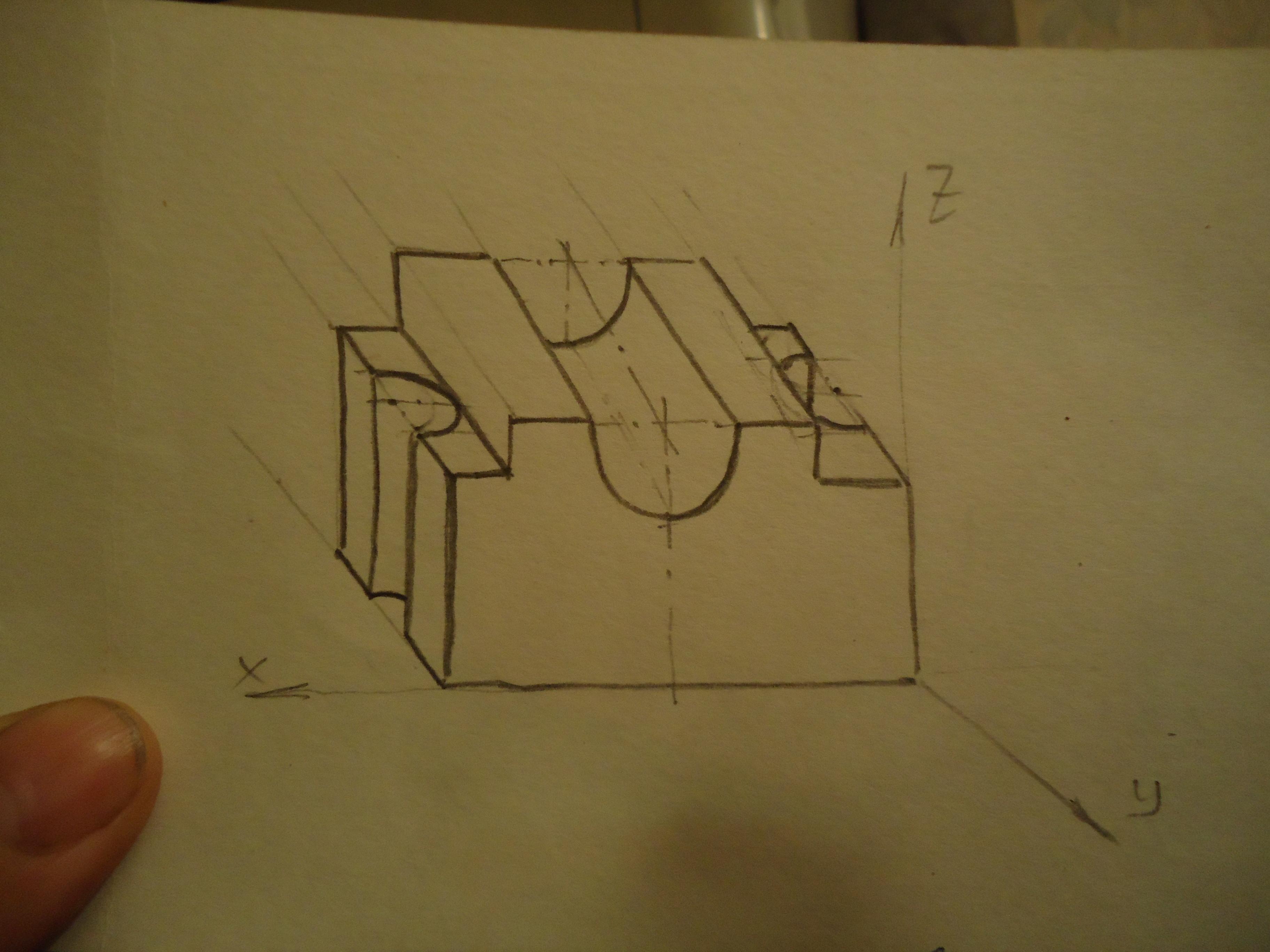

Для построении диметрии располагают оси х и z под углом 90°, а ось у - под углом 45° к горизонтальной прямой. Размеры по осям х и z отмеряют действительные, а по оси у в два раза меньше.

Я строила диметрию от руки. Вам придётся пользоваться при построении линейкой и угольником, чтобы сохранить параллельность линий. Надеюсь, что помогла вам.
