Question

даю 100 баллов, помогите, плиииз. Желательно с решением​

Answer 1

Ответ:

Объяснение:

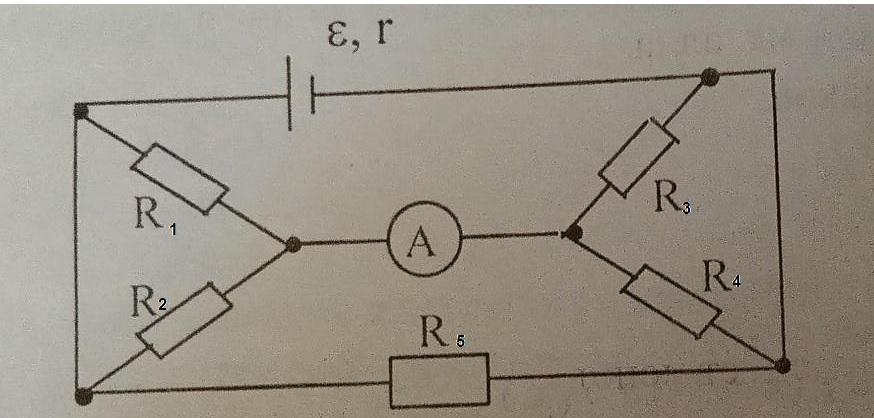

Для удобства рассуждений пронумеруем сопротивления (см. схему)

R₁₂ = R₁·R₂ / (R₁+R₂) = R·R/(2R) = R/2 = 2/2 = 1 Ом

Аналогично:

R₃₄ = 1 Ом

Сопротивление цепи с амперметром:

R₁₂₂₃₄ = R₁₂ + R₃₄ = 1 + 1 = 2 Ом

Теперь общее сопротивление:

R₀ = R₁₂₃₄·R₅ / (R₁₂₃₄+R₅) = 2·2/(2+2) = 1 Ом

Сила тока I = ЭДС / (R₀+r) = 4 / (1+1) = 2 А

Заметим, что сопротивление ветви с амперметром равно сопротивлению R₅.

Тогда амперметр покажет 2/2 = 1 А
