Question

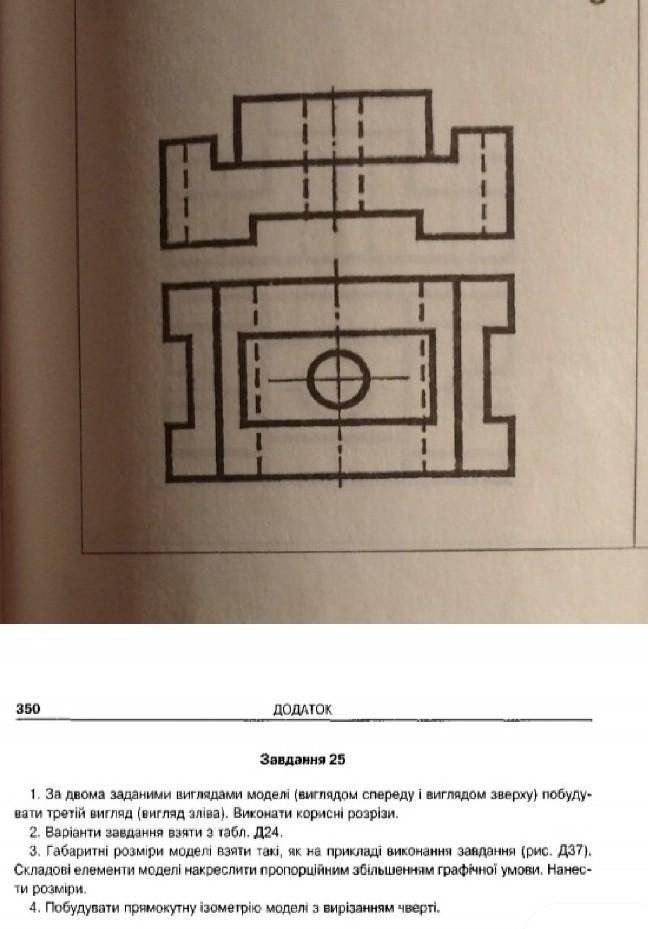

Нужно исправить аттестацию, помогите пожалуйста​

Answer 1

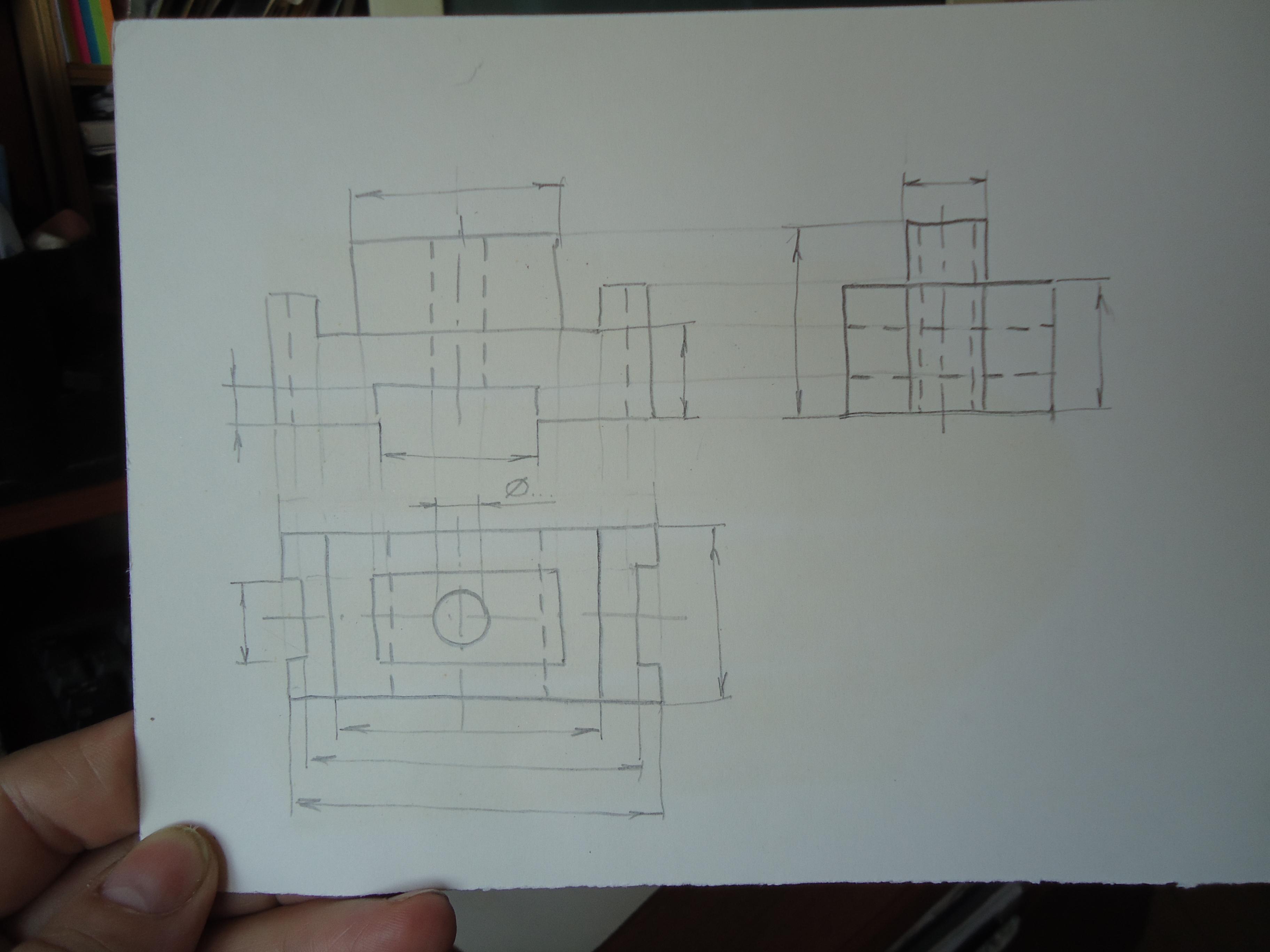

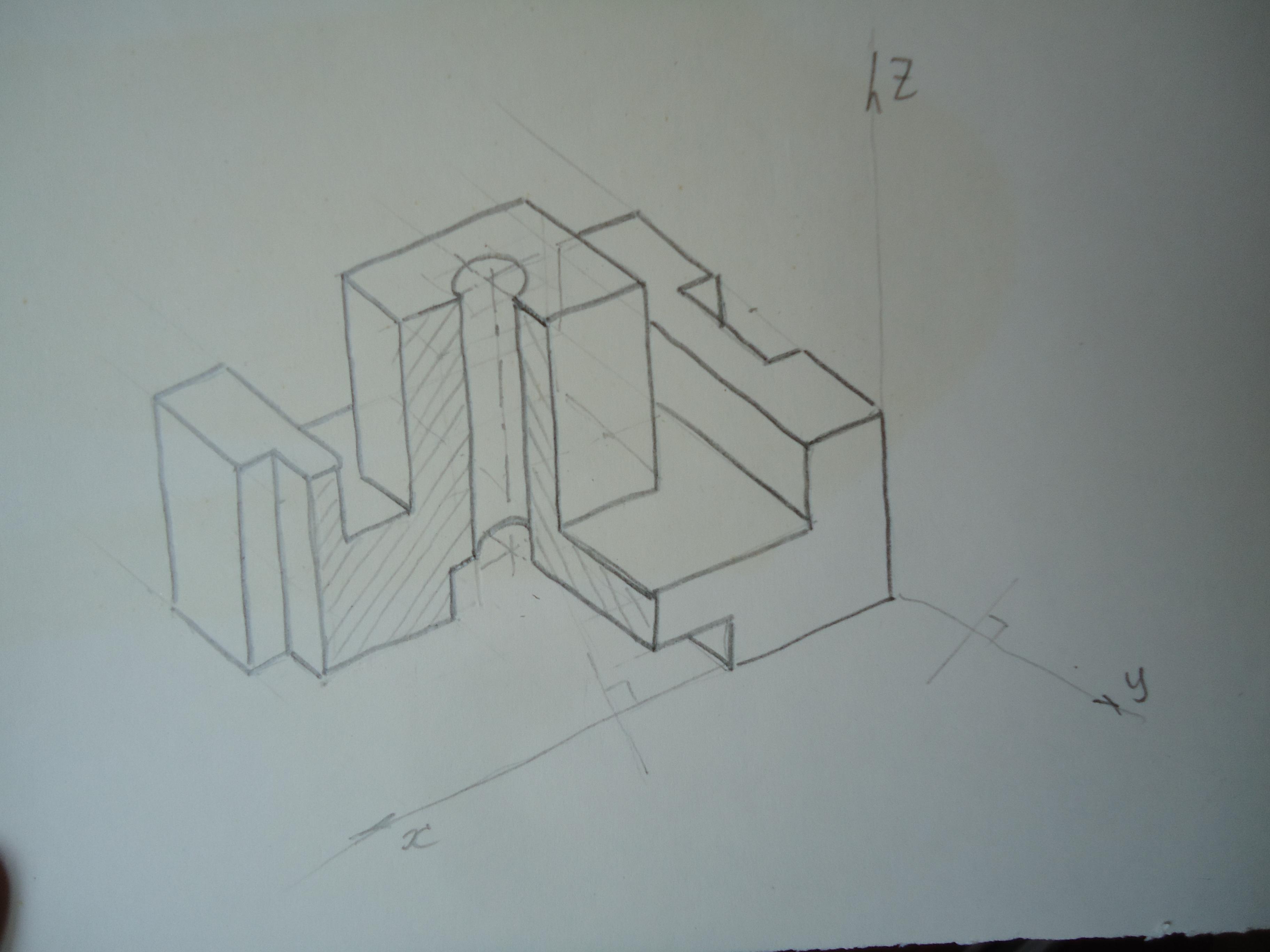

Ответ: Чертёж из трёх проекций и изометрию см. на фото.

Объяснение:

Чертёж и изометрия выполнены от руки с сохранением пропорций на глаз. на чертеже нанесены необходимые размерные линии, а значения проставьте сами.

Поверхности, соприкоснувшиеся с секущими плоскостями при вырезании четверти детали , надо штриховать перпендикулярно осям у и х.
