Question

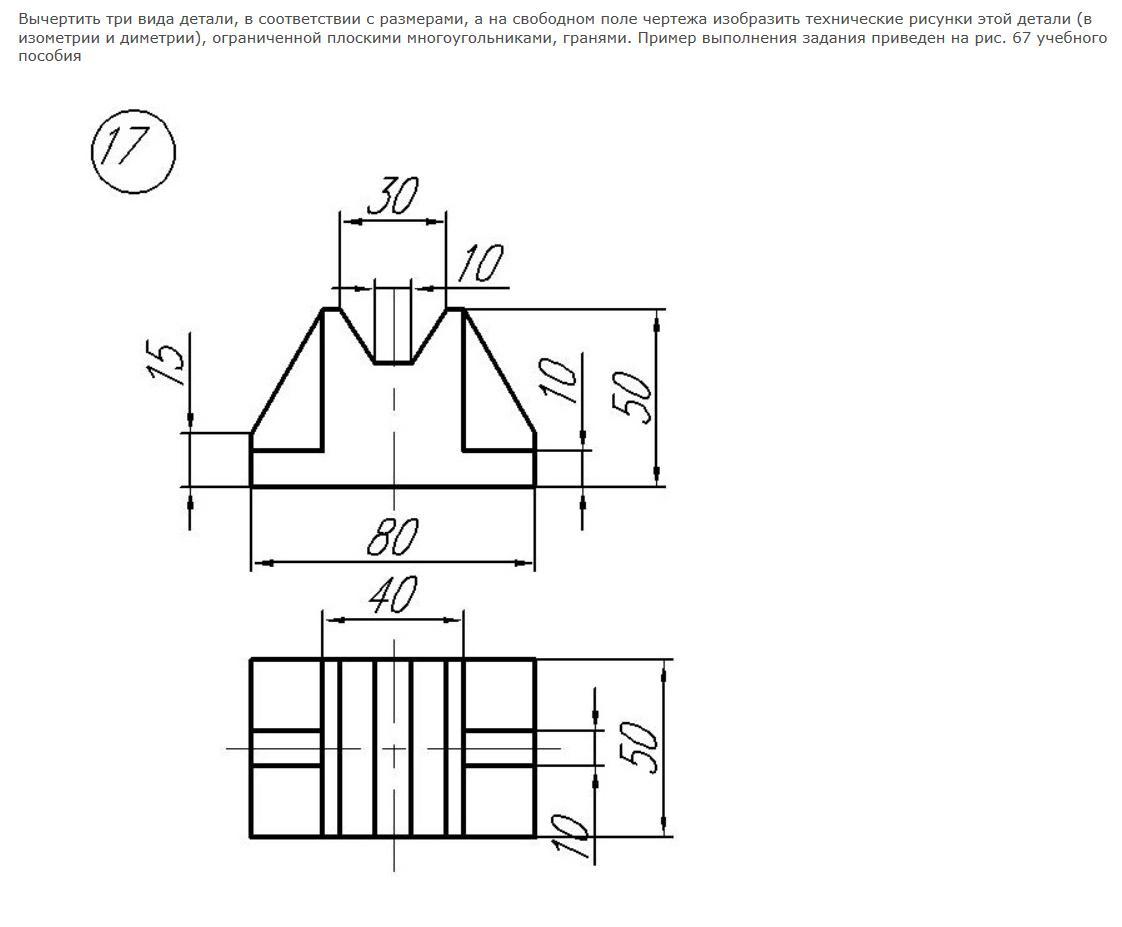

Вычертить три вида детали, в соответствии с размерами, а на свободном поле чертежа изобразить технические рисунки этой детали (в изометрии и диметрии), ограниченной плоскими многоугольниками, гранями. Пример выполнения задания приведен на рис. 67 учебного пособия

Answer 1

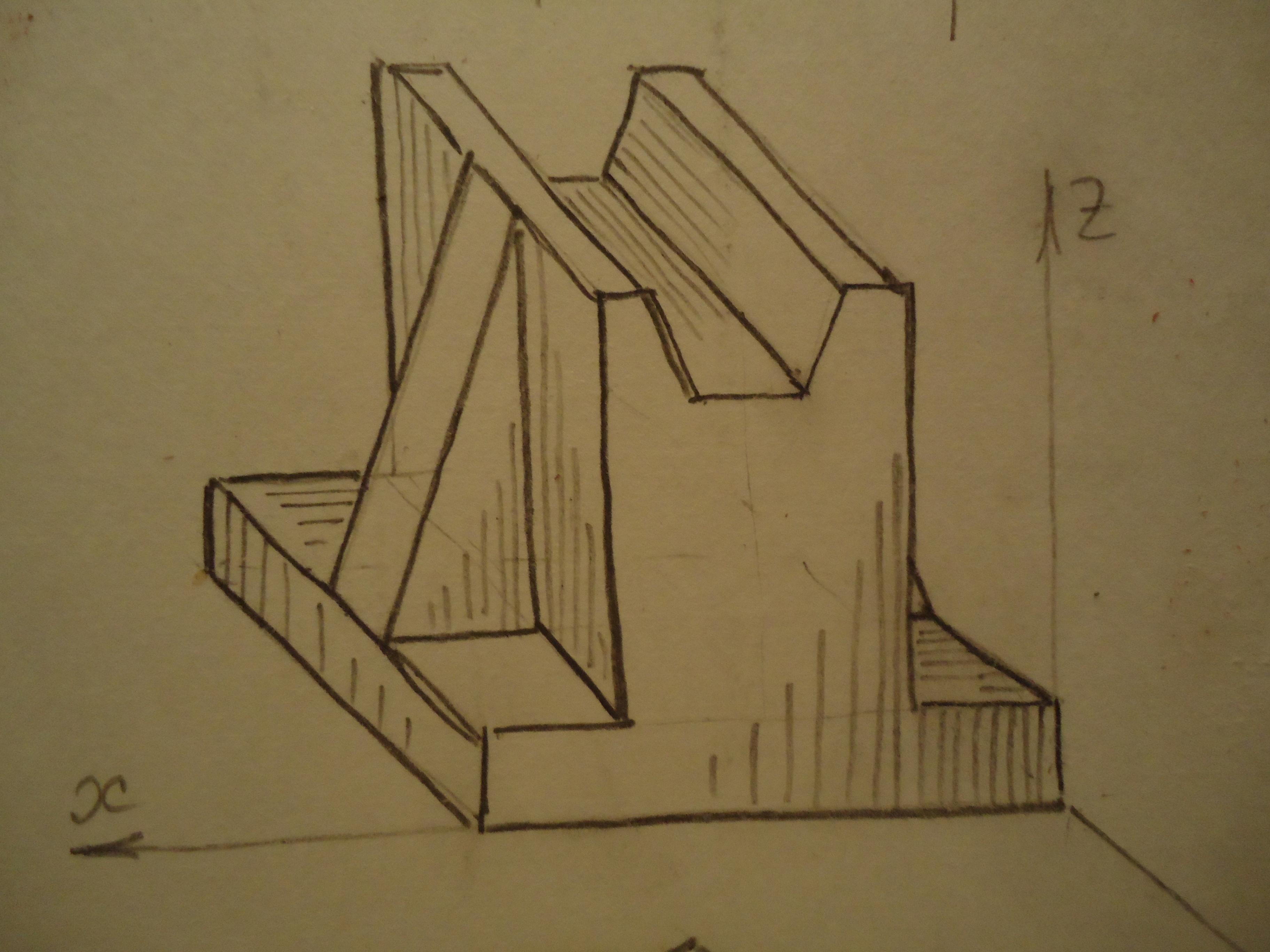

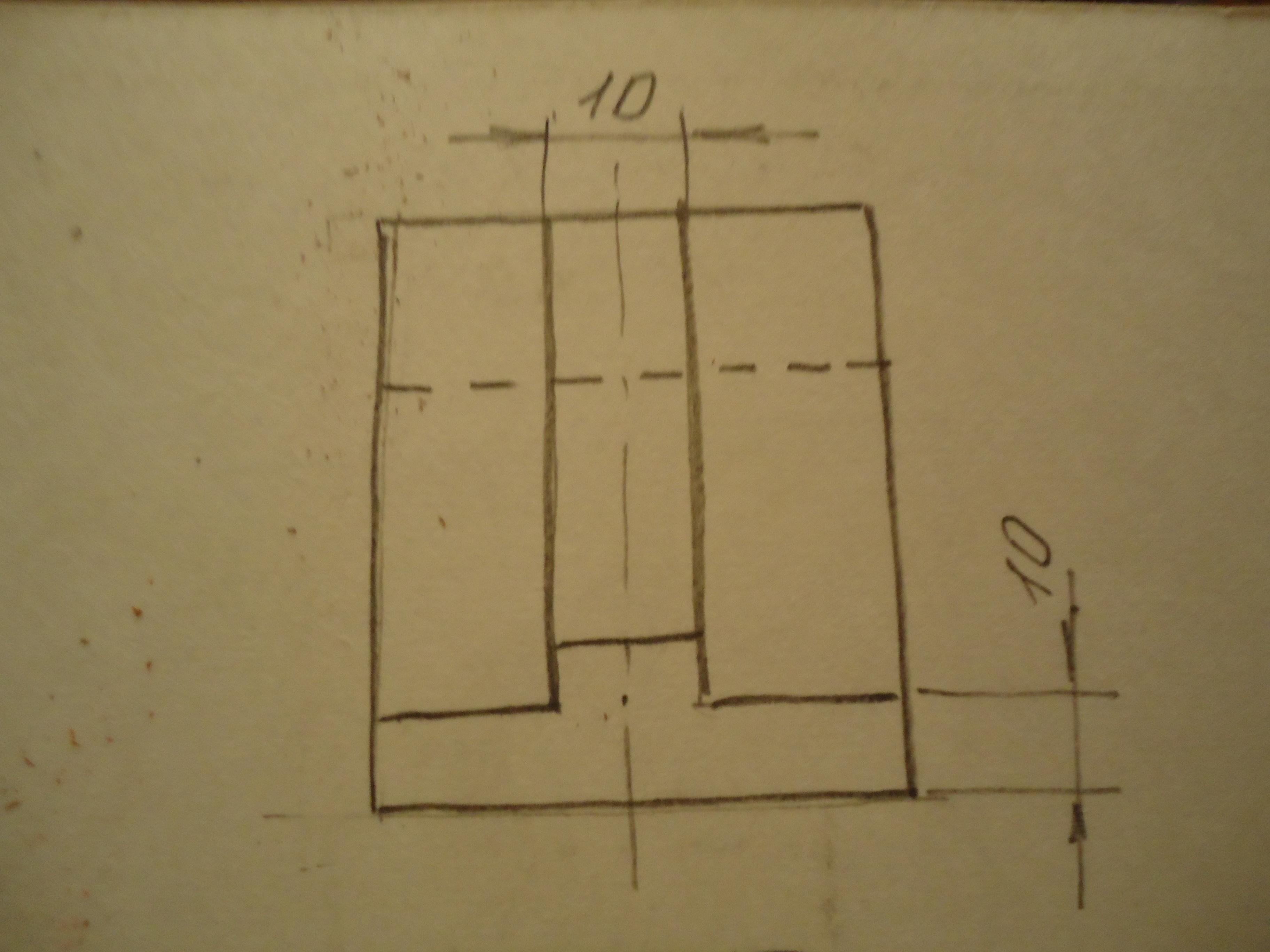

Ответ: Вид слева, диметрию и изометрию детали см. на фото.

Объяснение:

На вид слева перенесите указанные размеры, удалив их с главного вида. Технические рисунки надо выполнять от руки по правилам построения аксонометрических проекций, поэтому легче их строить на клетчатой бумаге.
