Question

В представленной схеме указаны сопротивления и сила тока в одном из резисторов. Определить общее напряжение. (43,75 В)

Answer 1

Ответ:

43.75 Вольт

Объяснение:

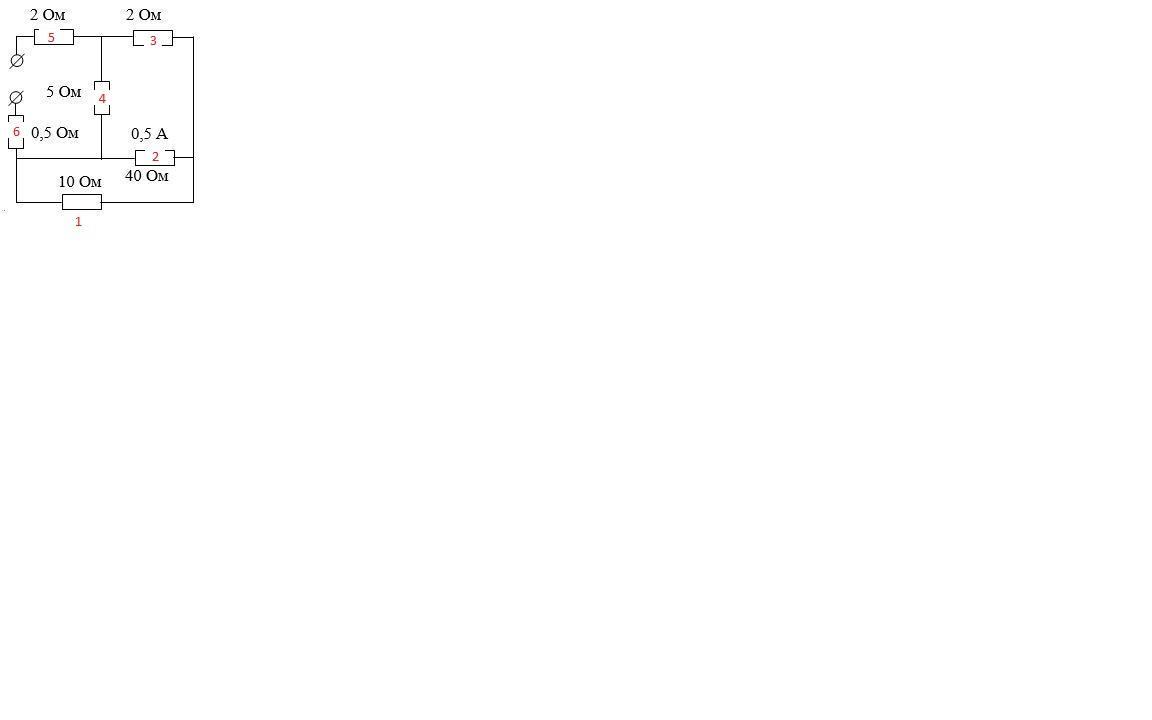

Пронумеруем резисторы как на рисунке красным.

U1=U2 =I2*R2 = 0.5*40 = 20 B

I1 = U1/R1 = 20/10 = 2 A

I3 = I1+I2 = 2+0.5 = 2.5 A

U3= I3*R3 = 2.5*2 = 5 B

U4=U1+U3 = 20+5 = 25 B

I4 = U4/R4 = 25 / 5 = 5 A

r56 = R5+R6 = 2+0.5 = 2.5 Ома

I5=I6=I3+I4 = 2.5+5 = 7.5 A

U5+U6 = I5*r56 = 7.5*2.5 = 18.75 B

Общее напряжение

U = U5+U6+U4 = 18.75 +25 = 43.75 Вольт
