Question

100 БАЛЛОВ Определить передаточную функцию системы, структурная схема которой

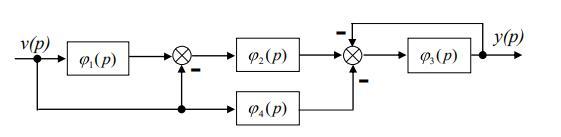

изображена на рисунке

Answer 1

Ответ:

перенесем сумматор 1 вправо:

v*(ф1*ф2-ф2-ф4)*1/(1+ф3)=у, то есть

у/v=W= (ф1*ф2-ф2-ф4)*1/(1+ф3)
