Question

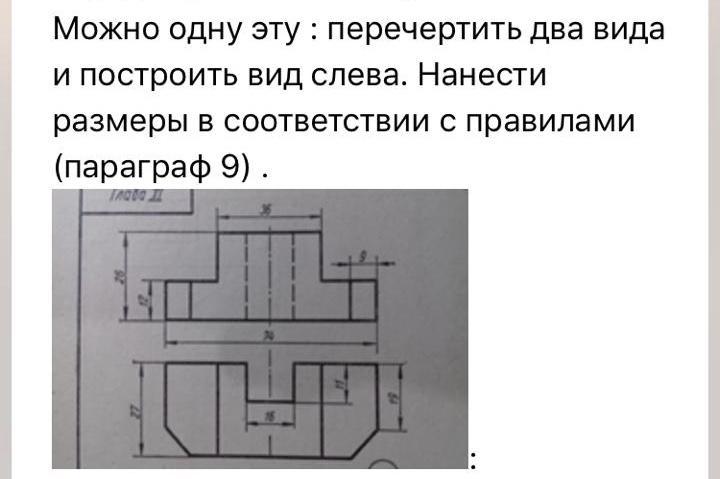

Помогите построить вид слева

Answer 1

Ответ: Построение трёх видов см. на фото.

Объяснение:

  Чертёж построен от руки. Т.к. размеры просматриваются на чертеже плохо, проверьте пожалуйста их правильность.

   На виде сверху и виде слева помечены равные отрезки двойными и тройными штрихами, чтобы вам легче было строить.

   Размер 9 мм на виде спереди заменён на  размер 56 мм на виде сверху, т.к. правильнее ставить размер с учётом симметричности детали.

Желаю удачи.
