СРОЧНО!

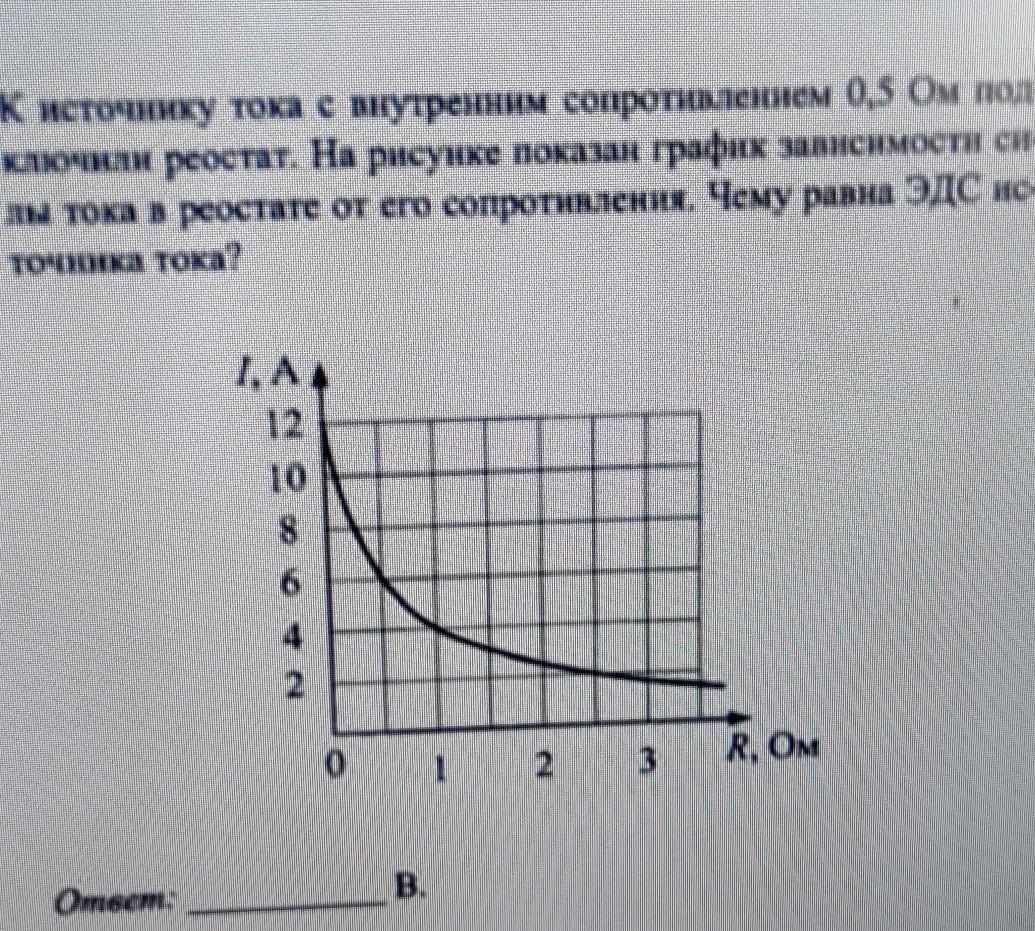

К источнику тока с внутренним сопротивлением 0,5 Ом подключили реостат. На рисунке показан график зависимости силы тока в реостате от его сопротивления. Чему равна ЭДС источника тока?​

Answer 1

Ответ: E =I(R+r), где r-внутреннее сопротивление , R- внешнее, I-сила тока

E=4(1+0,5)=6(В)

Объяснение:По графику мы видим, что при R=1, I=4
