Question

По двум заданным видам построить чертеж детали с необходимым разрезом. Дополнить чертеж техническим рисунком с вырезом четверти детали.

Answer 1

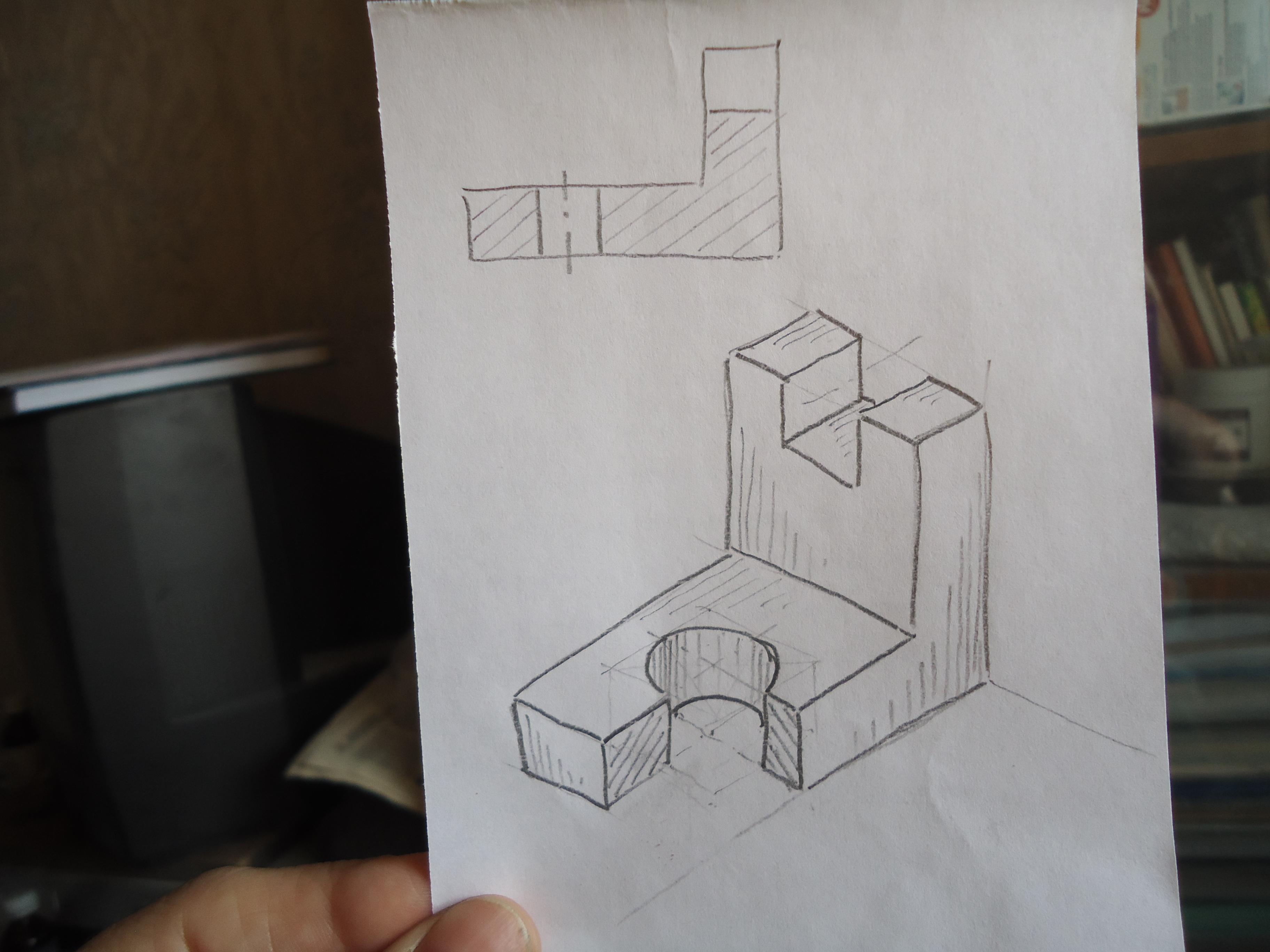

Ответ: См. изображения на фото.

Объяснение:

    Чертёж будет состоять их прежних двух проекций, т. к они являются необходимыми и достаточными для данной детали. На виде спереди надо расположить фронтальный разрез, который показан на фото.

    Технический рисунок строят от руки по правилам выполнения аксонометрической проекции и наносят штриховку для того, чтобы показать светотени.

    Вырезать четверть у данной детали не получится, т.к. она имеет только одну плоскость симметрии. Поэтому вырез части детали возможен по оси симметрии только до центра цилиндрического отверстия и перпендикулярно к ней.
