Question

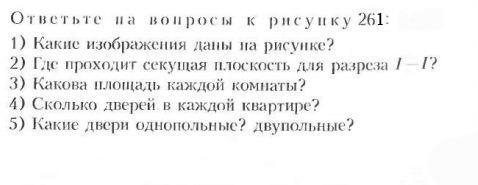

Черчение, 9 класс, чтение чертежей.ДАЮ 100 БАЛЛОВ

Answer 1

Ответ:

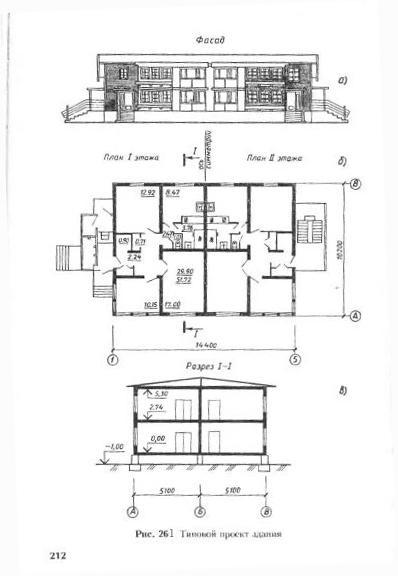

1) а)фасад здания, вид сверху и профильный разрез.

2) Секущая плоскость находится слева от оси симметрии и она параллельна профильной плоскости.

3) Размеры площадей нанесены на каждую из комнат на виде сверху и эти цифры подчёркнуты.Выпишите их. В центре одной из комнат стоят сразу два значения: верхнее из них - площадь комнаты, а нижнее - площадь квартиры.

4) В каждой квартире 8 дверей.

5) Двери в кладовку и в одну из комнат - двупольные, остальные 6 - однопольные.
