Question

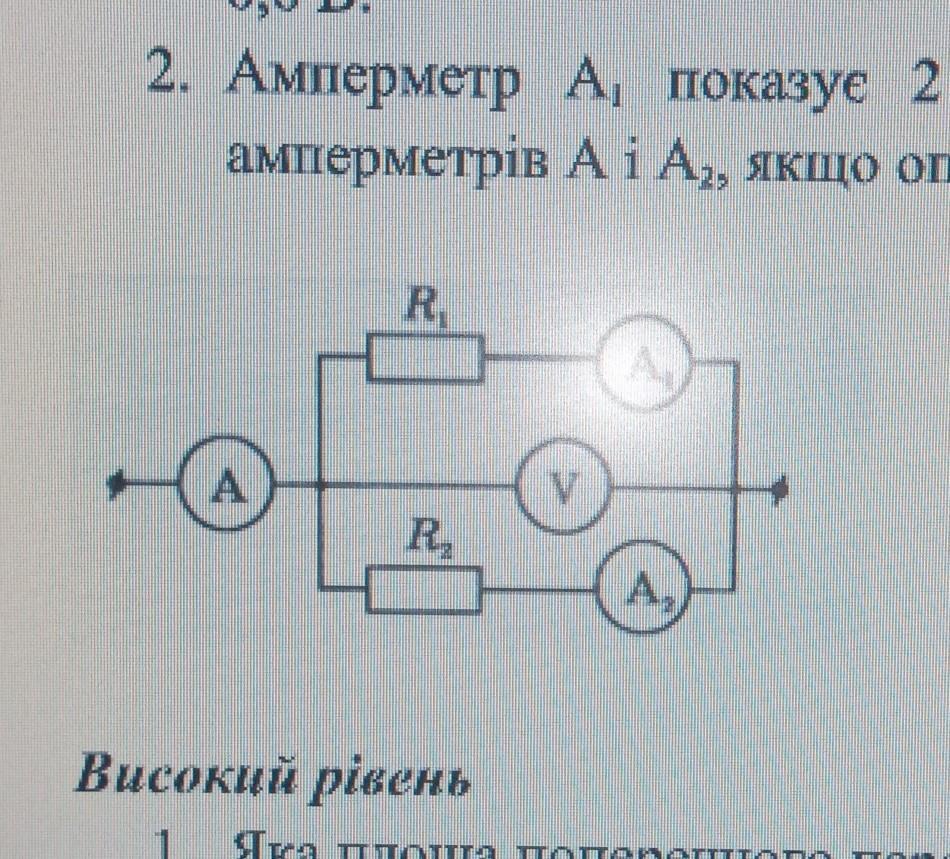

2. Амперметр А, показує 2 А. Визначити показання вольтметра та
амперметрів А і А., якщо опори резисторів R = 5 Ом, R = 20 Ом.​

Answer 1

Амперметр А₁ показывает ток в резисторе R₁:

         I₁ = 2 A.

Общее напряжение на концах участка цепи (показания V):

        U = U₁ = U₂ = I₁ · R₁ = 2 · 5 = 10 (B)

Сила тока в резисторе R₂ (показания А₂):

        I₂ = U/R₂ = 10 : 20 = 0,5 (A)

Общий ток в цепи (показания А):

        I = I₁ + I₂ = 2 + 0,5 = 2,5 (A)

Общее сопротивление цепи:

       R = U/I = 10 : 2,5 = 4 (Ом)
