Question

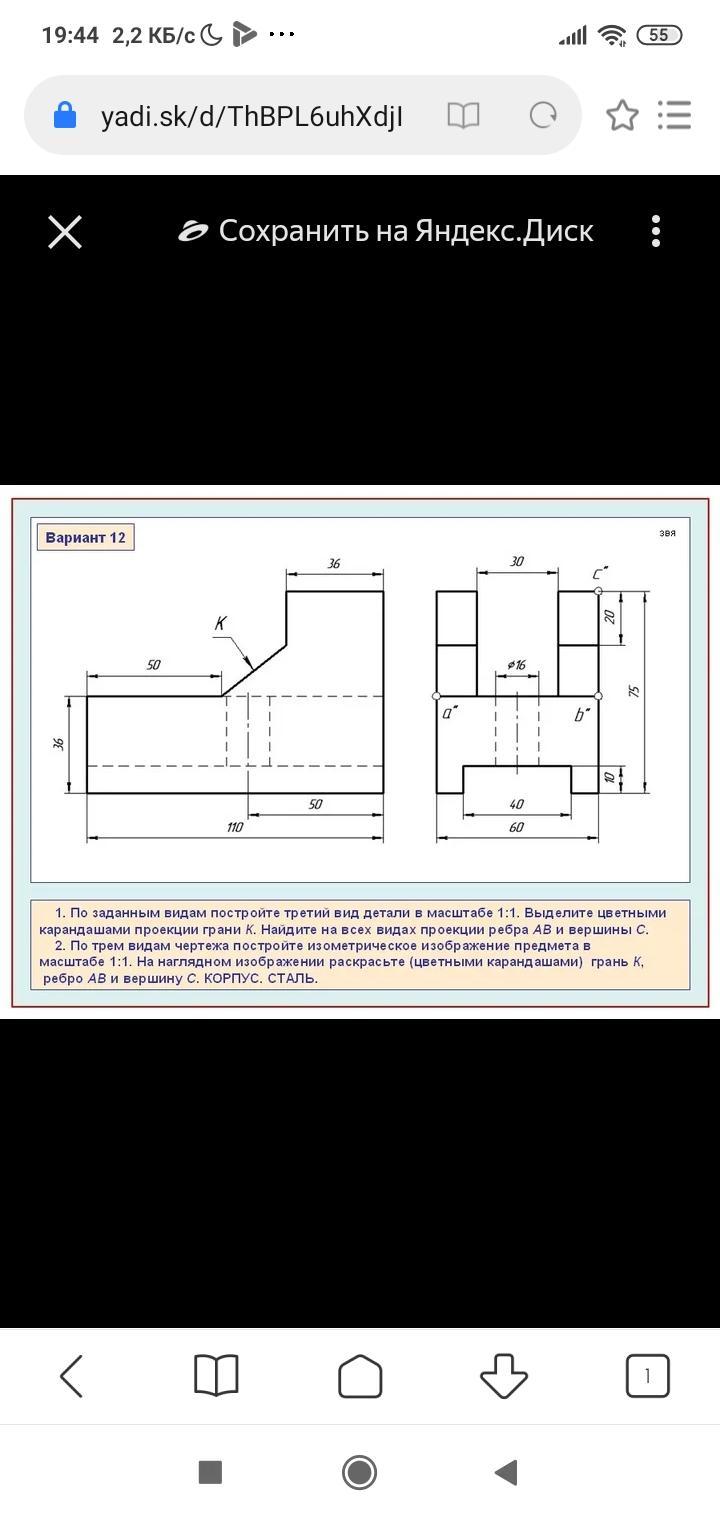

Помогите пожалуйста по черчению прошу

Answer 1

Разделяешь рамку на 4 приблизительно равные части;
В левой нижней части чертишь прямую тонким карандашом под углом в 45 градусов от центра пересечения линий рамки (те что сделал в первом пункте);
Переносишь все вершины с первого чертежа вниз, тоже делаешь и со второго; когда переносишь со второго, линии идут вниз до той прямой, после заворачиваешь в левую сторону под углом в 45 градусов. Обводишь уже по логике как ты видишь данную деталь
