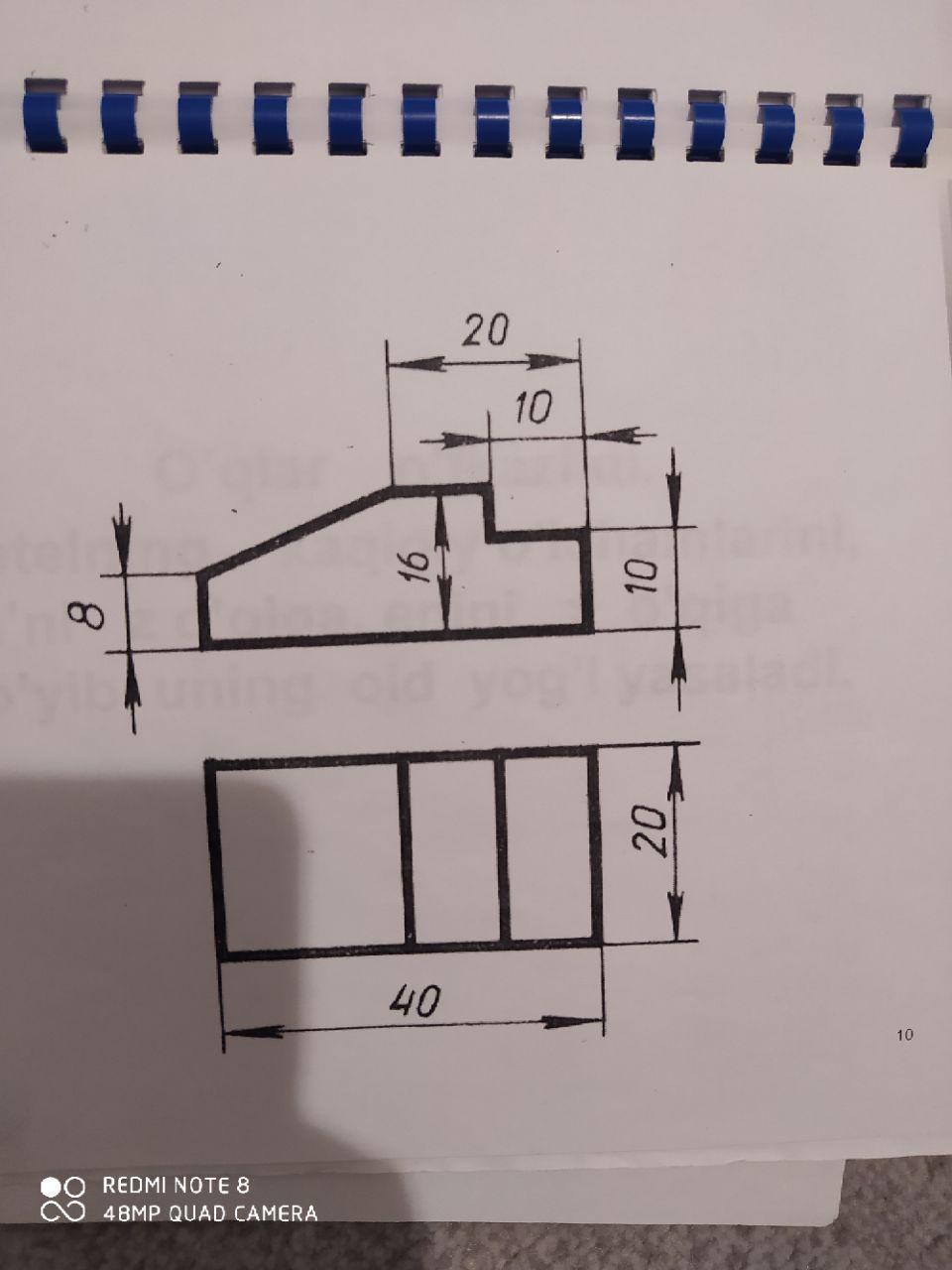

Срочно Помогите пожалуйста найти третью сторону чертежа
Ответы
Ответ: См. чертёж на фото.
Объяснение:
Найти нужно не третью сторону чертежа, а третью проекцию детали или вид слева, т.к. вид спереди и вид сверху у вас уже есть!
1) На исходном чертеже необходимо провести на виде сверху недостающую ось симметрии.
2) На чертеже равные отрезки отмечены фигурной скобкой, чтобы вам было легче разобраться. Для построения вида слева вы можете выбирать это расстояние (20 мм, если масштаб 1:1 ) в любом месте на горизонтальной прямой, проведённой от вида спереди.
3) На втором изображении показано, как лучше расставить размеры, т.к. они должны быть на всех трёх видах. Размер 16 нельзя ставить на фоне чертежа, его надо выносить за пределы чертежа. Поэтому лучше его поставить на вид слева, и пересечений линий будет меньше.
Желаю удачи.
