Question

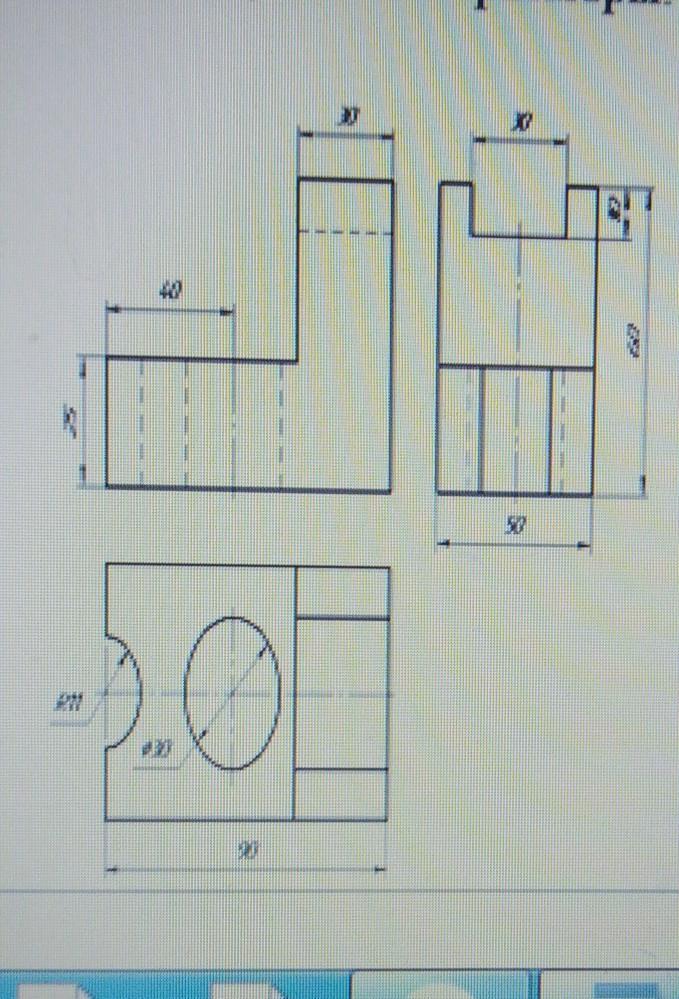

• Выполните чертеж детали в одном виде (аксонометрическая
проекция).Нанести размеры.
RU
BC​

Answer 1

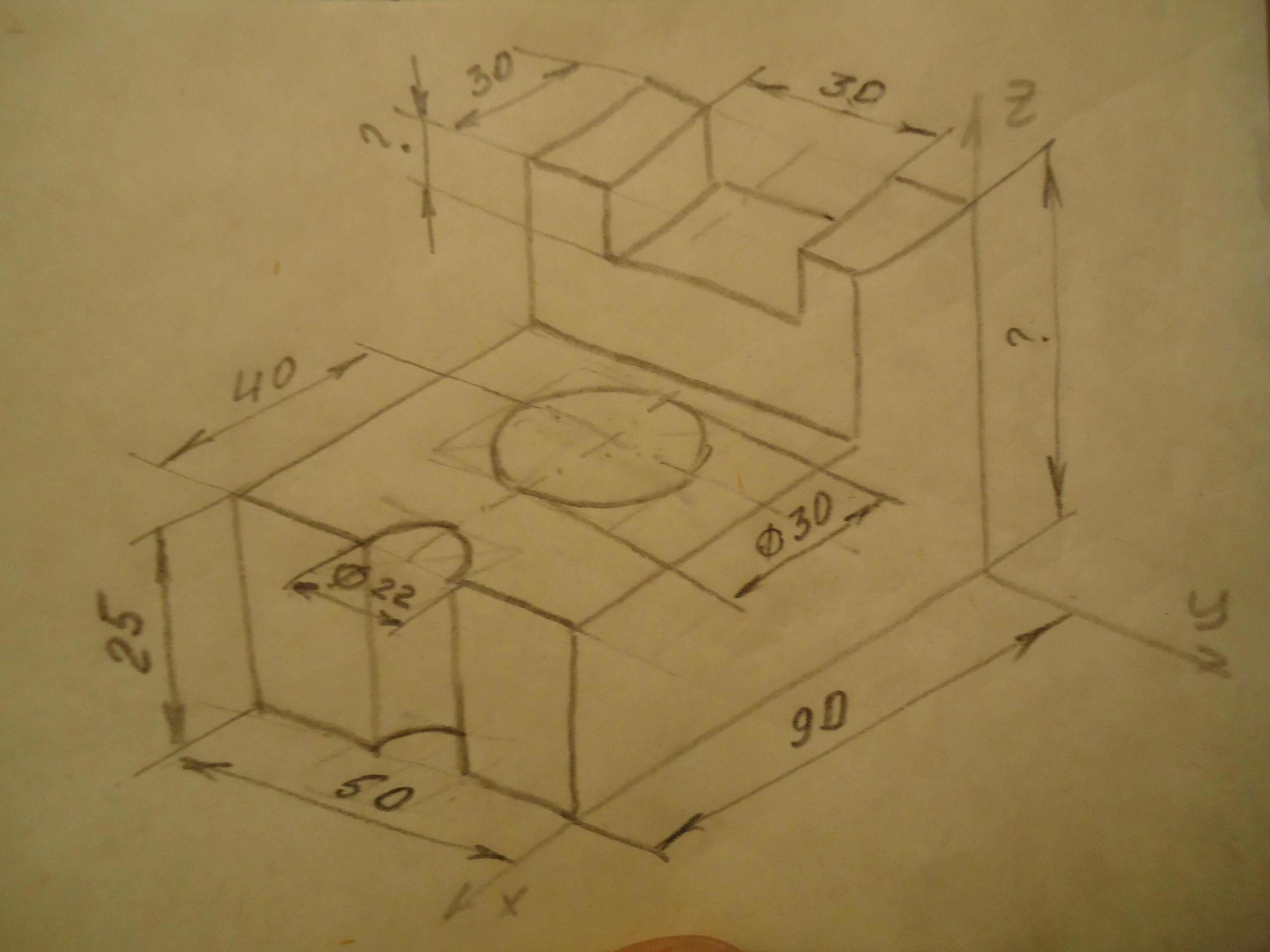

Ответ: См. изометрию на фото.

Объяснение:

  К сожалению я не смогла проставить два размера из-за того, что они размыты. На этих размерных линиях стоят  вопросительные знаки.

   При построении изометрии легче всего сначала построить главный вид детали в плоскости ХZ, а затем удаляться параллельно оси Y на ширину детали и достраивать выемки и сквозное отверстие.

     Цилиндрическое отверстие на изометрической проекции всегда выглядит в виде овала, построенного по специальному алгоритму построения овалов с помощью ромба. Желаю удачи.
