Question

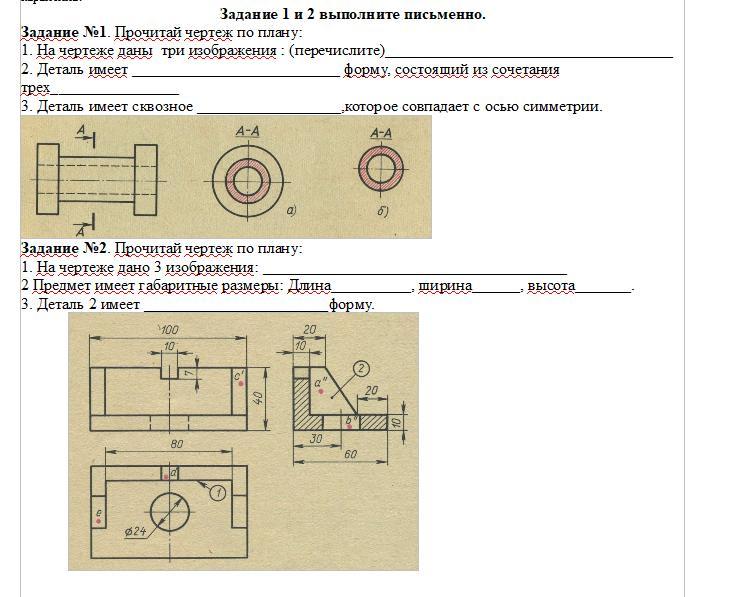

Помогите плиз 30 баллов ЧЕРЧЕНИЕ

Answer 1

Ответ:

Задание 1:

1. На чертеже даны три изображения: вид спереди, разрез и сечение.

2.Деталь имеет овальную форму, состоящую и сочетания трёх цилиндров.

3. Деталь имеет сквозное отверстие, которое совпадает с осью симметрии.

Задание 2:

1. На чертеже дано три изображения: вид спереди, вид сверху и вид слева.

2. Предмет имеет габаритные размеры: длина 100 мм, ширина 60 мм, высота 40 мм.

3. Деталь 2 имеет форму призмы с основанием в виде трапеции.
