Question

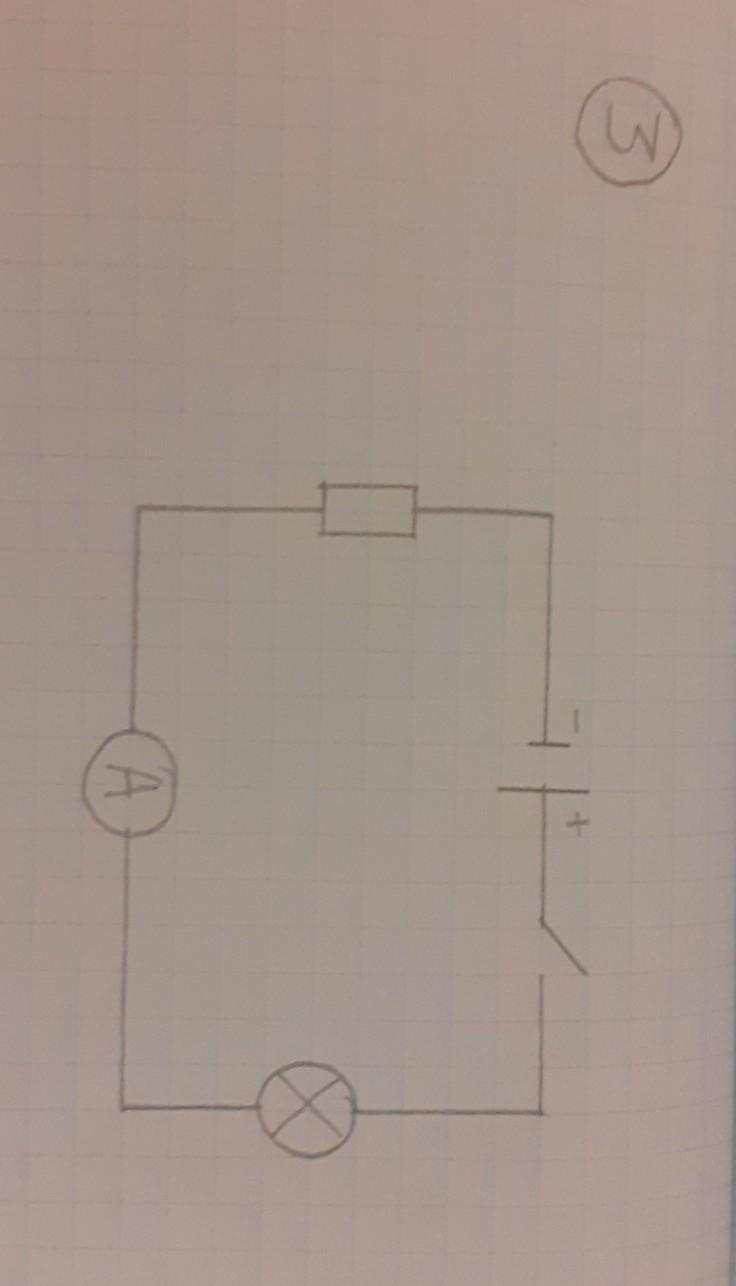

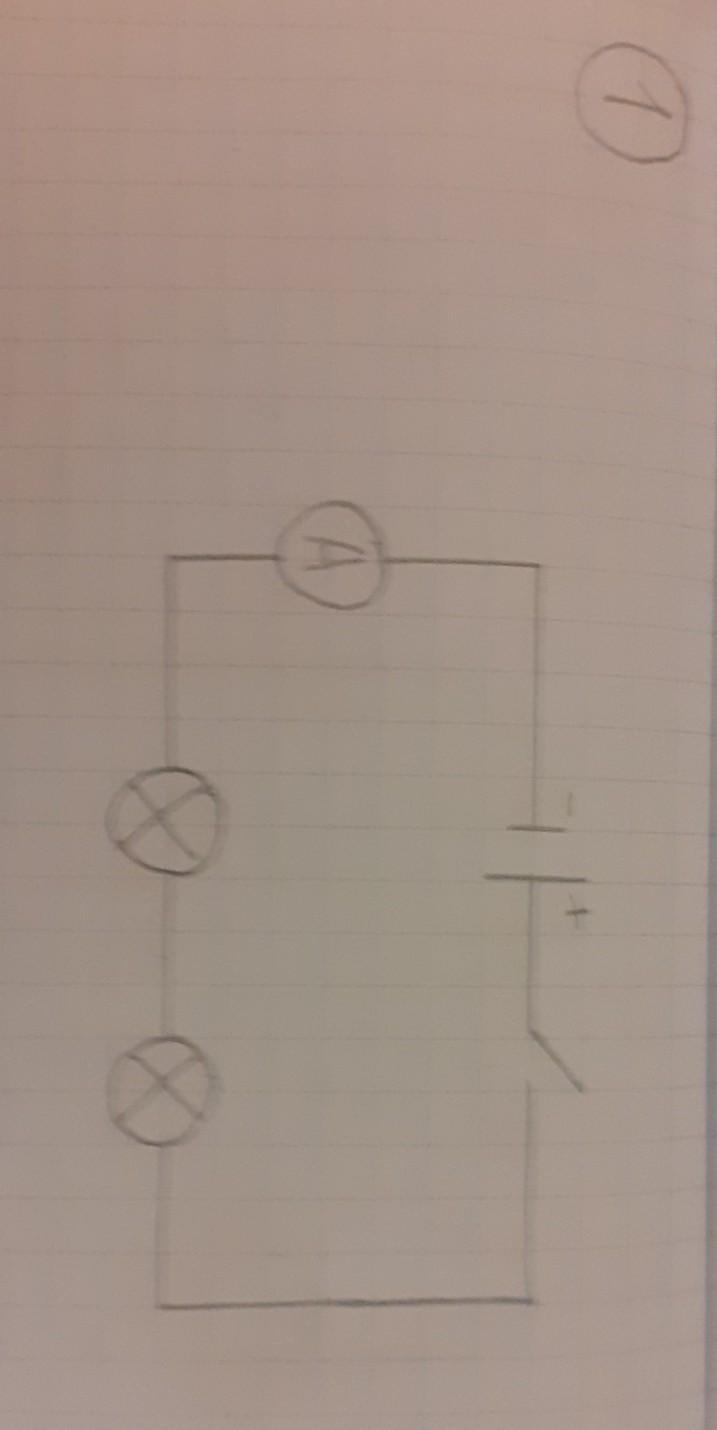

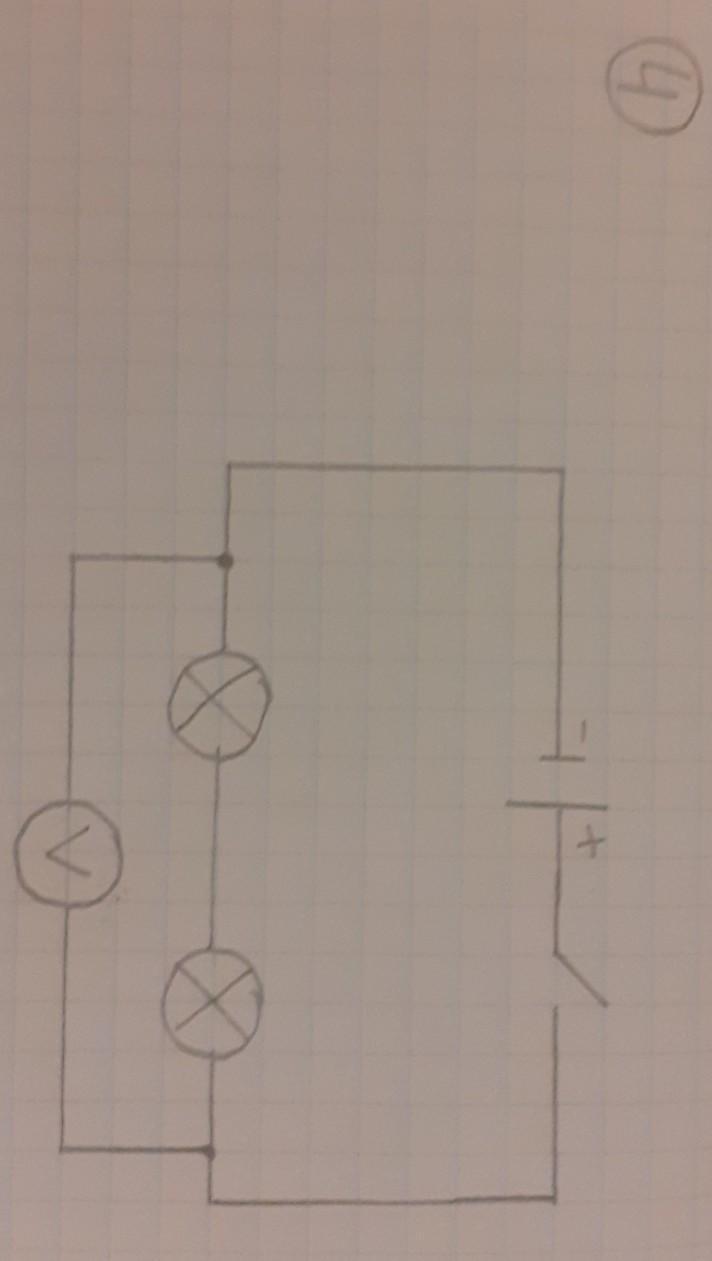

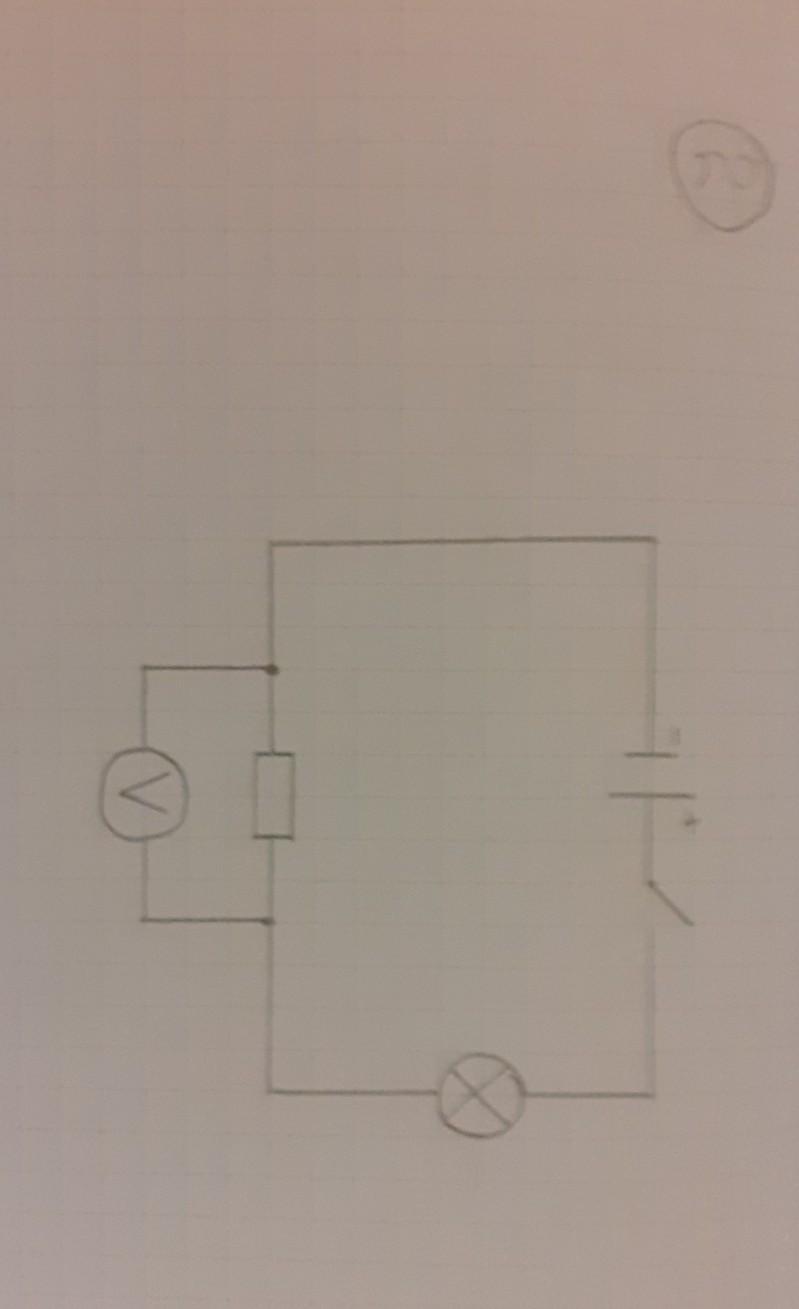

1) Начертите электрическую цепь ,в которую входит источник тока, ключ, две лампочки, амперметр. 2) Начертите электрическую цепь , в которую входит источник тока, ключ, лампочка, резистор, вольтметр. Вольтметр измеряет напряжение на резисторе. 3).Начертите электрическую цепь ,в которую входит источник тока, ключ, лампочка, амперметр, резистор. 4) Начертите электрическую цепь , в которую входит источник тока, ключ, две лампочки, вольтметр. Вольтметр измеряет напряжение на двух лампочках.
ПОМОГИТЕ ПОЖАЛУЙСТА !!

Answer 1

Всё на рисунках )))))))))))))
