Question

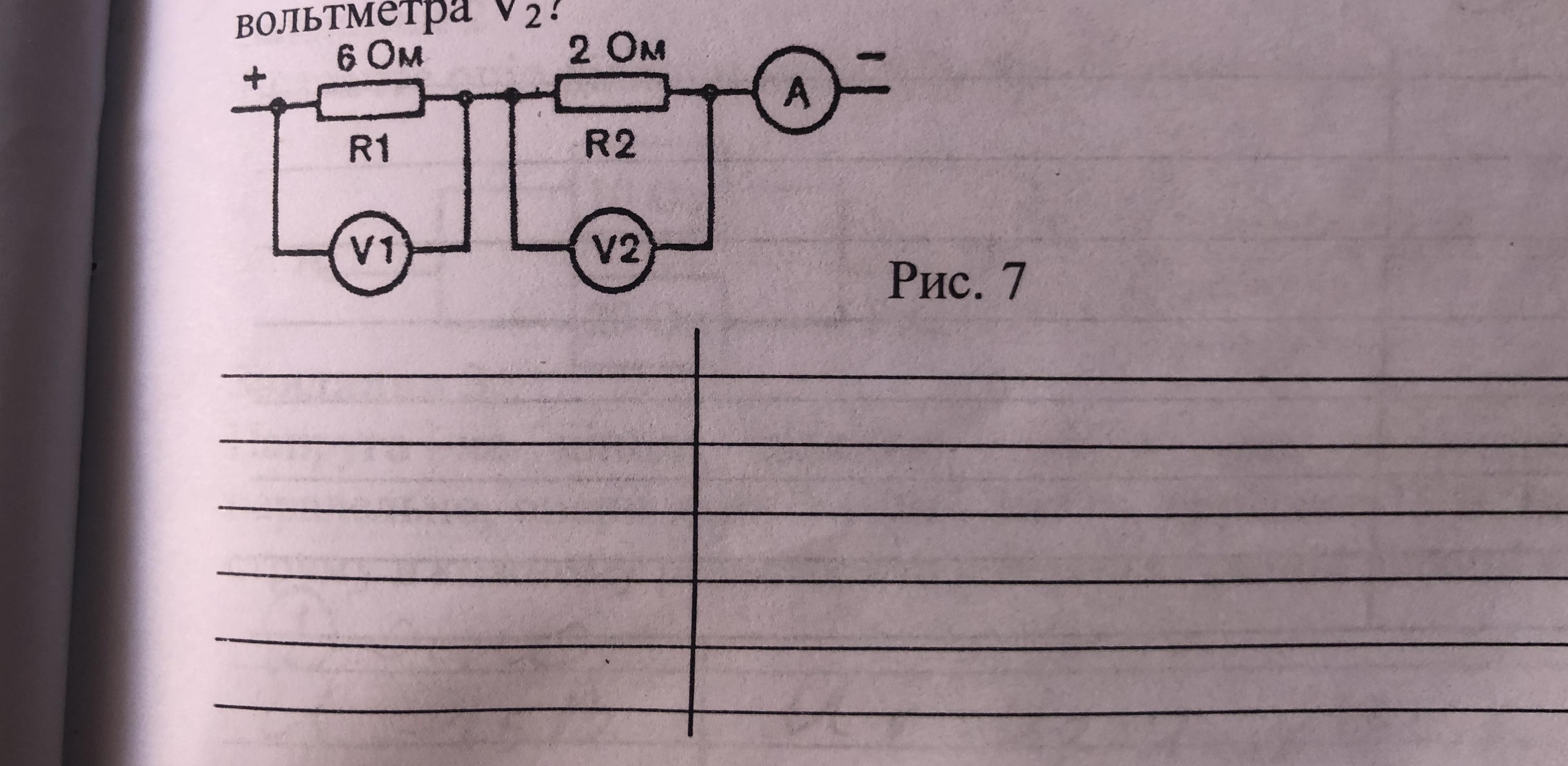

Вольтмер V1 показывает напряжение 24В (рис.7).Каковы показания амперметра и вольтметра V2?

Answer 1

Ответ:

Ток амперметра:4 А; Напряжение на 2 вольтметре 8 В

Объяснение:

При последовательном ток в 1 резисторе будет равен току во 2 резисторе.

$I_1=I_2$

Ток в 1 резисторе будет равен:

$I_1=\frac{U_1}{R_1} =\frac{24}{6} =4$ А

Напряжение которое будет показывать 2 вольтметр будет равен:

$U_2=I_2*R_2=4*2=8$ В

Ток амперметра равен току на 1 и на 2 резисторе

$I=I_1=I_2$

I=4 А
