Даю 50 баллов! Пожалуйста! Срочно!

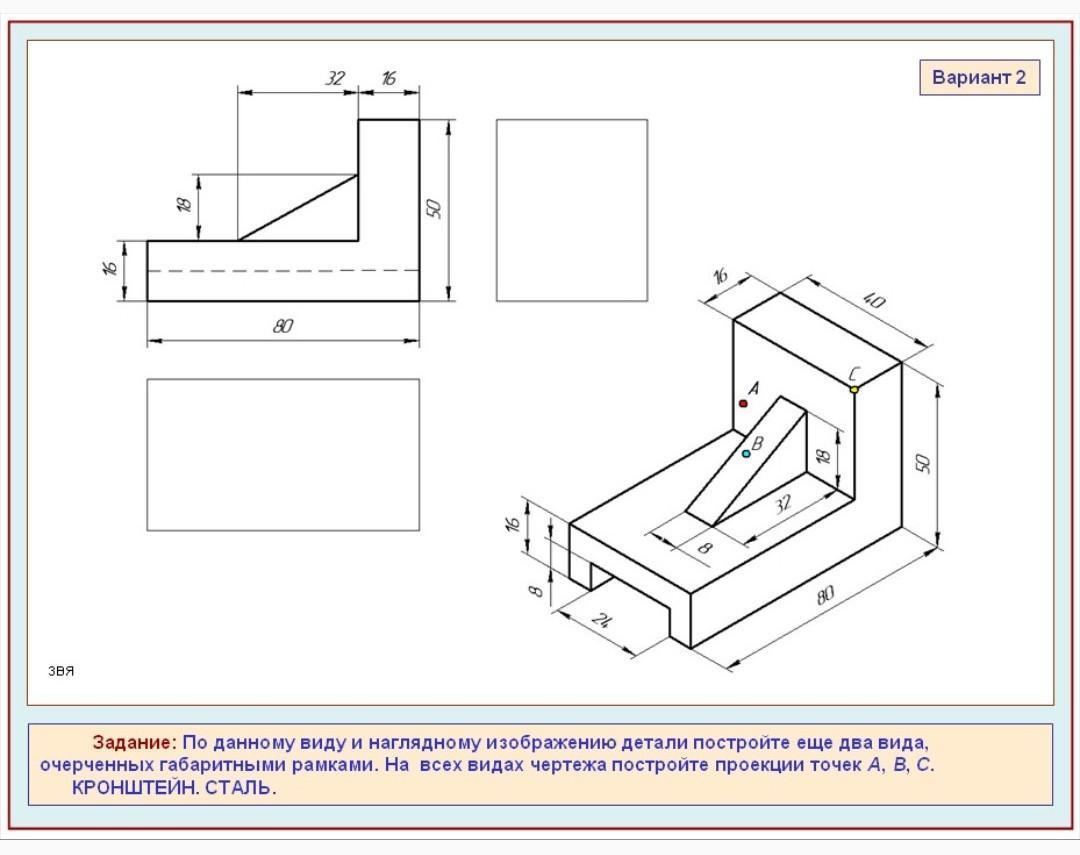

По данному виду и наглядному изображению детали постройте ещё 2 вида, очерченных габаритными рамками. На всех видах чертежа постройте проекции точек А, В, С. Кронштейн. Сталь
Приложения:
Ответы
Автор ответа:
7
Ответ:
Объяснение:

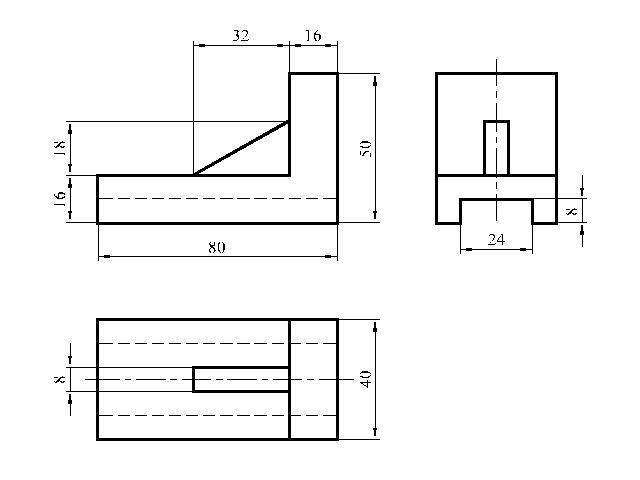

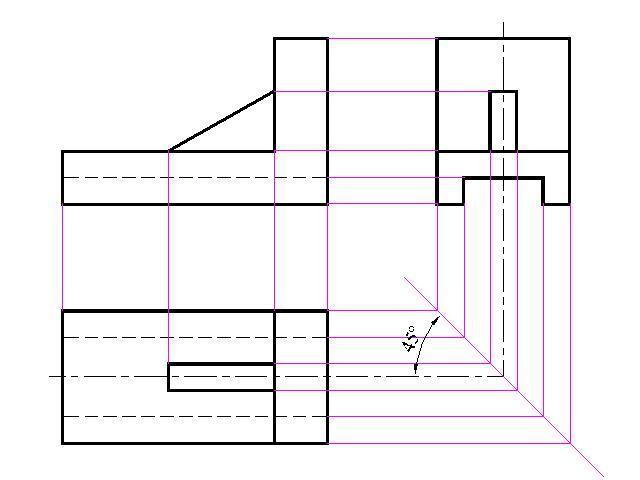

Второй чертеж - построение проекций детали

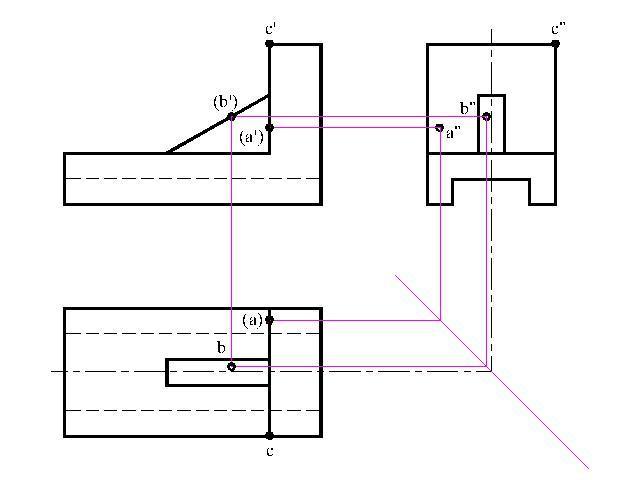

Третий чертеж - построение проекций точек
Обозначение точек в скобках, говорит о том, что на данной проекции эта точка не видна.
Приложения:
Артур998:
https://znanija.com/task/34728478 , помогите пожалуйста 100 б. 1 задачу Вы, решали и написали что не хватало 1 чертежа, посмотрите пожалуйста сейчас все есть для решения? Заранее благодарен!
