Question

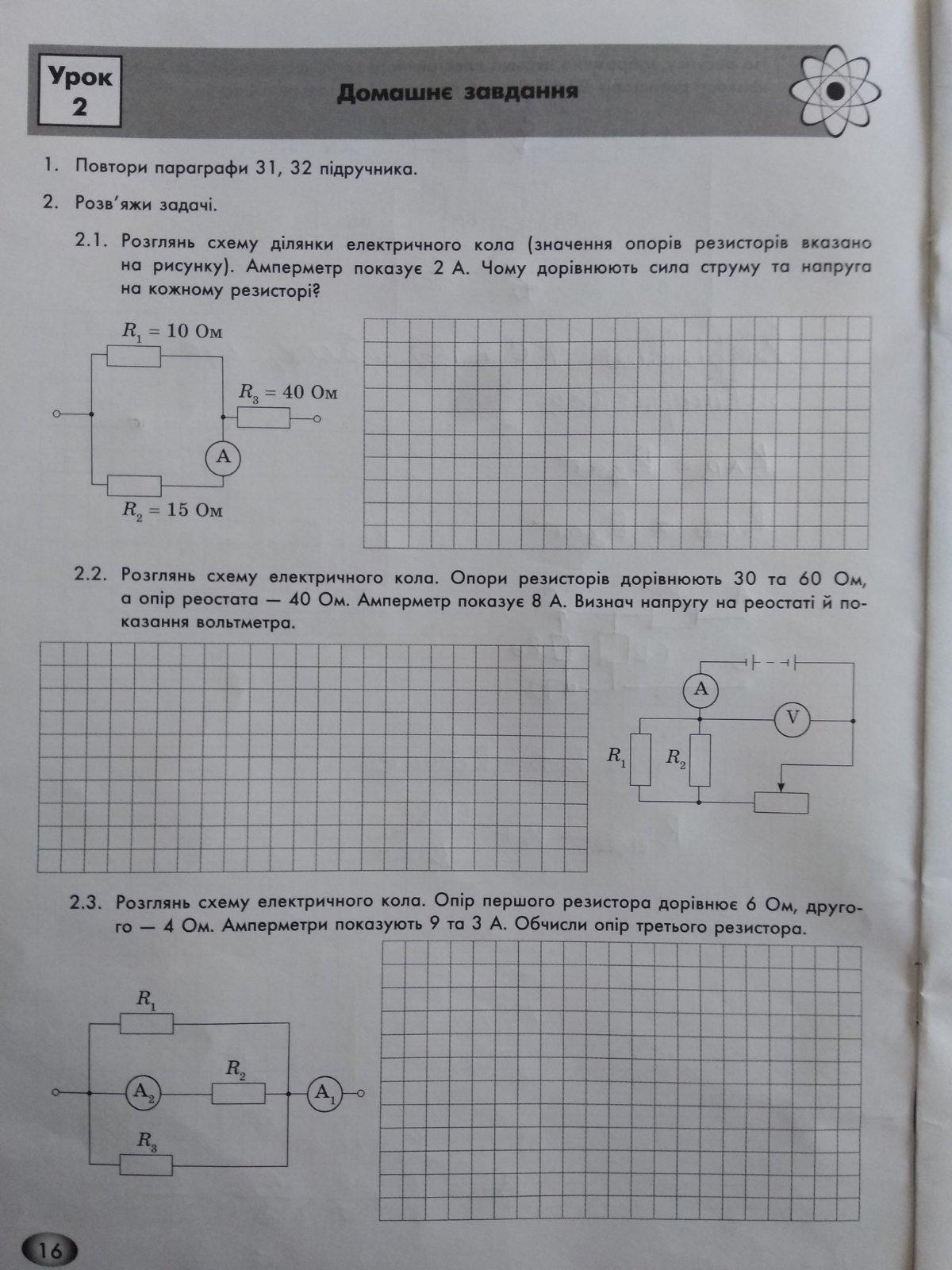

Розглянь схему електричного кола. Опори резисторів дорівнюють30 та 60 Ом,а опір реостата-40 Ом. Амперметр показує 8 А. Визнач напругу на реостаті й показання вольтметра.

СРОЧНО

Answer 1

Сопротивление R₁ и R₂:

      R₁₂ = R₁R₂/(R₁+R₂) = 30 · 60 : 90 = 20 (Ом)

Общее сопротивление цепи:

      R = R₁₂ + Rₓ = 20 + 40 = 60 (Ом)

Напряжение на концах участка цепи (показания вольтметра):

      U = I·R = 8 · 60 = 480 (B)

Напряжение на реостате:

      Uₓ = I·Rₓ = 8 · 40 = 320 (B)

Напряжение на  R₁ и R₂:

      U₁₂ = I·R₁₂ = 8 · 20 = 160 (B)
