8 класс Цепи

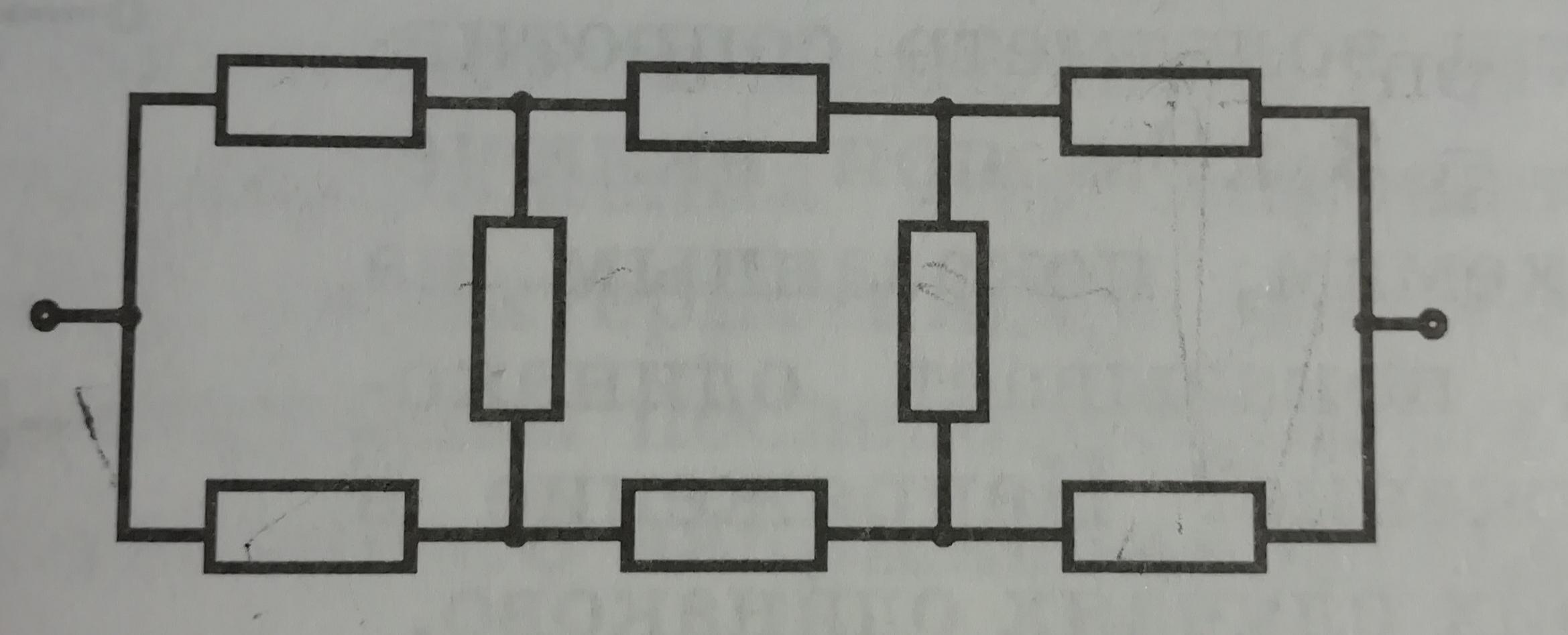

В показанный на рисунке цепи сопротивление каждого из резисторов 6 Ом. Каково сопротивление цепи?

Answer 1

Ответ:

9 Ом

Объяснение:

вертикальные резисторы можно исключить т.к. они в точках с равными потенциалами,

остальные это 3 по 6 и 3 по 6 включенные параллельно

т.е. 6*3/2=9
