Question

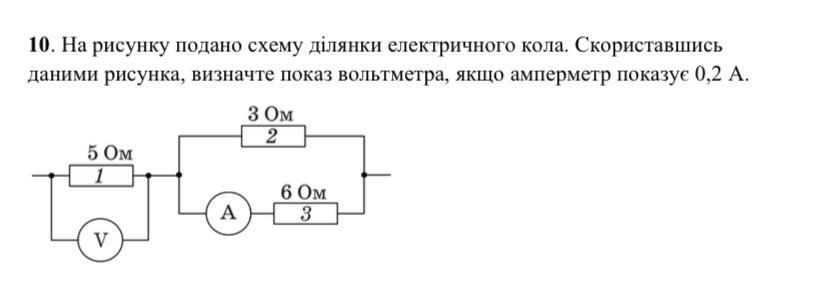

На рисунку подано схему ділянки електричного кола. Скориставшись даними рисунка, визначте показ вольтметра, якщо амперметр показує 0,2 А

Answer 1

Ответ:

U1=3в

Объяснение:

Всё решается просто. Найдём напряжение приложенное к паралельной цепи U=I3*R3=0.2*6om=1.2в, это же напряжение создaёт ток в R2: I2=U/R2=1.2/3om=0.4a,

далее I1=I3+I2=0.2+0.4=0.6a, это ток проходя по R1 создаст напряжение U1:

U1=I1*R1=0.6*5om=3в
