Question

СРОЧНОООО!!!!!

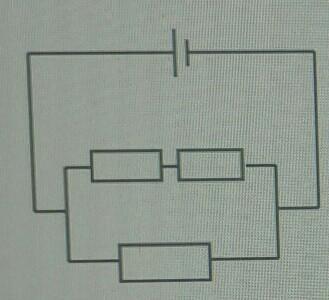

Очисліть опір ділянок електричного кола. Опір кожного резистора становить
2 Ом. ​

Answer 1

Два верхних резистора соединены последовательно:

        R₁₂ = R₁ + R₂ = 2 + 2 = 4 (Ом)

Нижний резистор с группой R₁₂ соединен параллельно.

Общее сопротивление цепи:

       R = R₁₂R₃/(R₁₂+R₃) = 4 · 2 : 6 = 1 1/3 (Ом)
