Question

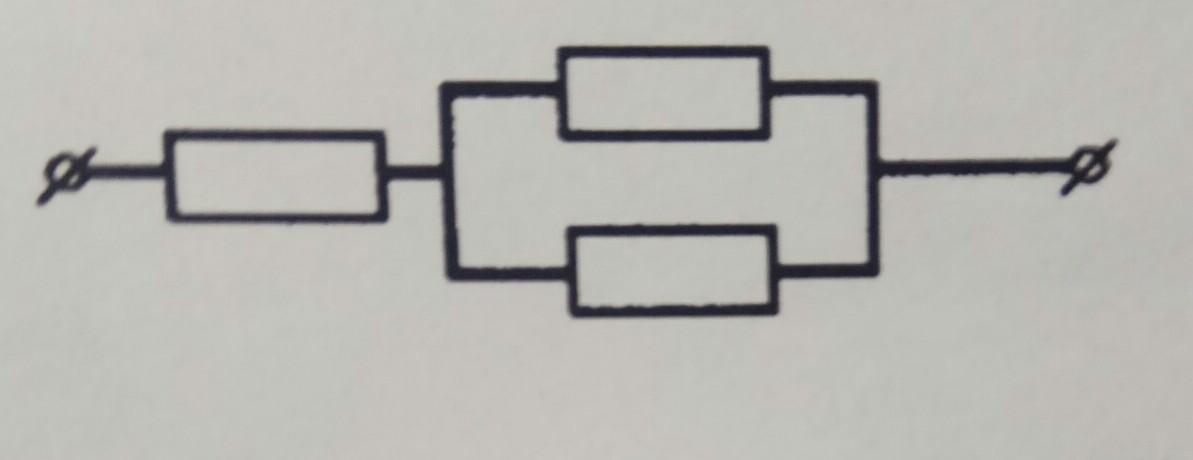

Рассчитайте общее сопротив-
ление участка цепи, изобра-
жённого на рисунке, если со-
противление каждого элемента
цепи равно 1 Ом.
​

Answer 1

Соединение проводников смешанное.

Правая группа состоит из двух параллельно соединенных резисторов.

Общее сопротивление:

          R₂₃ = R₂R₃/(R₂+R₃) = 1 · 1 : 2 = 0,5 (Ом)

Левый резистор соединен с этой группой последовательно.

Общее сопротивление цепи:

         R = R₁ + R₂₃ = 1 + 0,5 = 1,5 (Ом)
