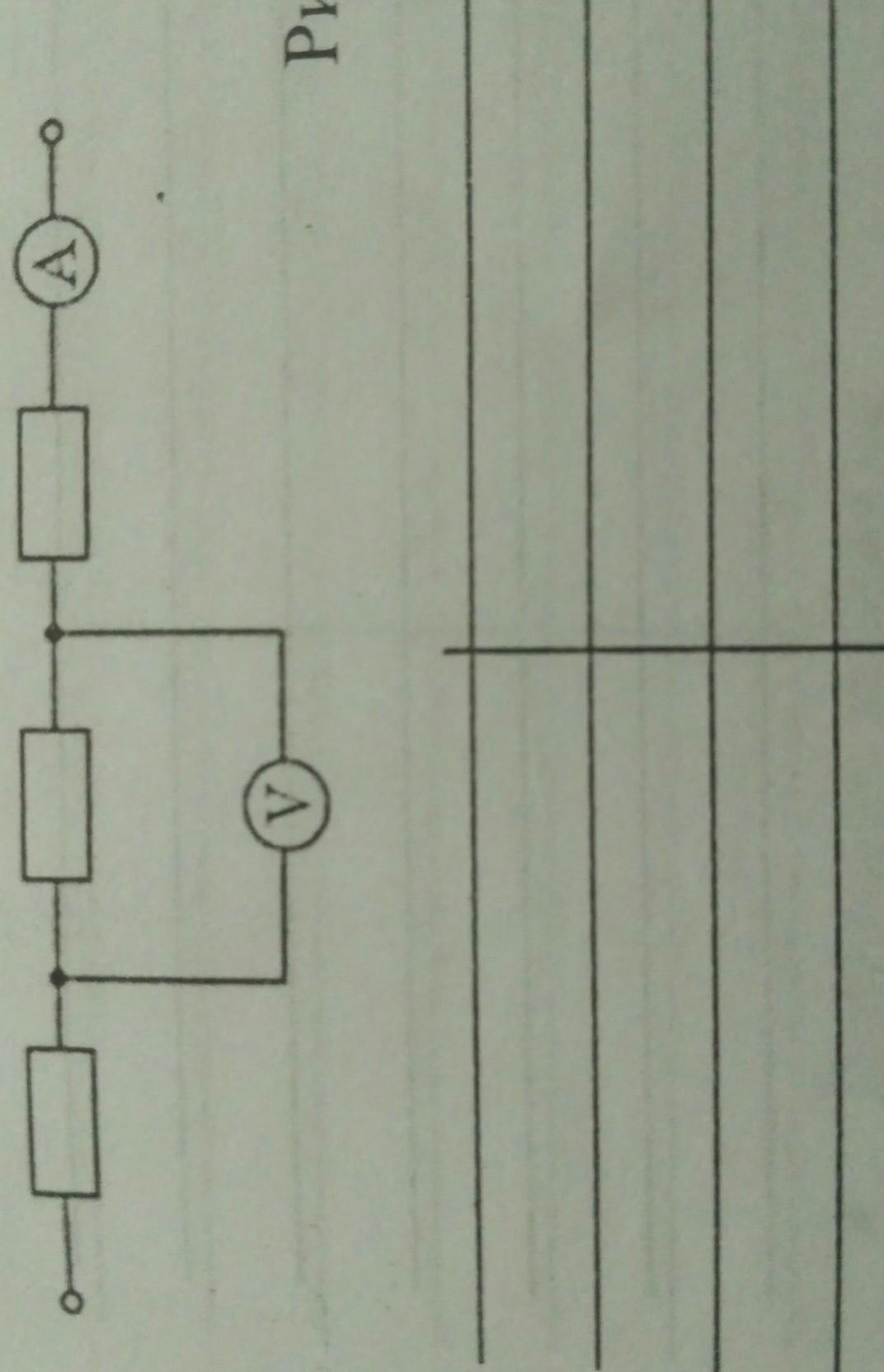

Визначте напругу на цій ділянці якщо,вольтметр показує 4 В а опори резисторів відповідно дорівнюють 1 Ом, 2 Ом, 4 Ом​

Answer 1

Ток в цепи при последовательном соединении проводников одинаковый в каждом проводнике:

            I = I₁ = I₂ = I₃ = U₂/R₂ = 4 : 2 = 2 (A)

Общее сопротивление цепи:

           R = R₁ + R₂ + R₃ = 1 + 2 + 4 = 7 (Ом)

Напряжение на концах участка цепи:

           U = I·R = 2 · 7 = 14 (B)
