Предмет: Физика, автор: pasatnuk

срочноо, нужно решить задачу с обьяснением даю 100 баллов
вот собственно задача К двум параллельно соединенным проводникам последовательно
подсоединили третий проводник. Сопротивления проводников равны 12 Ом,
4 Ом и 2 Ом. Напряжение на концах участка цепи 2 В. Найти общее
сопротивление и силу тока в цепи.,Ребята помогите пожалуйста. нечего не шарю в этом, очень нужна ваша помощь

Ответы

Автор ответа: necodancer

параллельные сопротивления можно заменить эквивалентным:

1/Rx=1/r1+1/r2 => Rx=r1*r2/(r1+r2)

считаешь эквивалентное

при последовательном соединении просто складываешь сопротивления

Rцепи=r3+Rx

Iц=Uц*Rц

pasatnuk: спасибо, но все равно не понятно)

necodancer: где именно?

pasatnuk: просто нас не учили заменять парралельное эквивалентным, поэтому не понятно

necodancer: это выводится из следующего:
напряжение одинаковое, но ток разный и обратно пропорционален сопротивлению, поэтому можно составить выражение
I= i1+i2 = U/r1+U/r2
с другой стороны если вместо этих двух в цепи будет одно сопротивление - эквивалентное, то I=U/rэ
приравниваем получаем
U/rэ=U/r1+U/r2 |:U
1/rэ=1/r1+1/r2
1/rэ=(r1+r2)/r1r2
rэ=r1r2/(r1+r2)

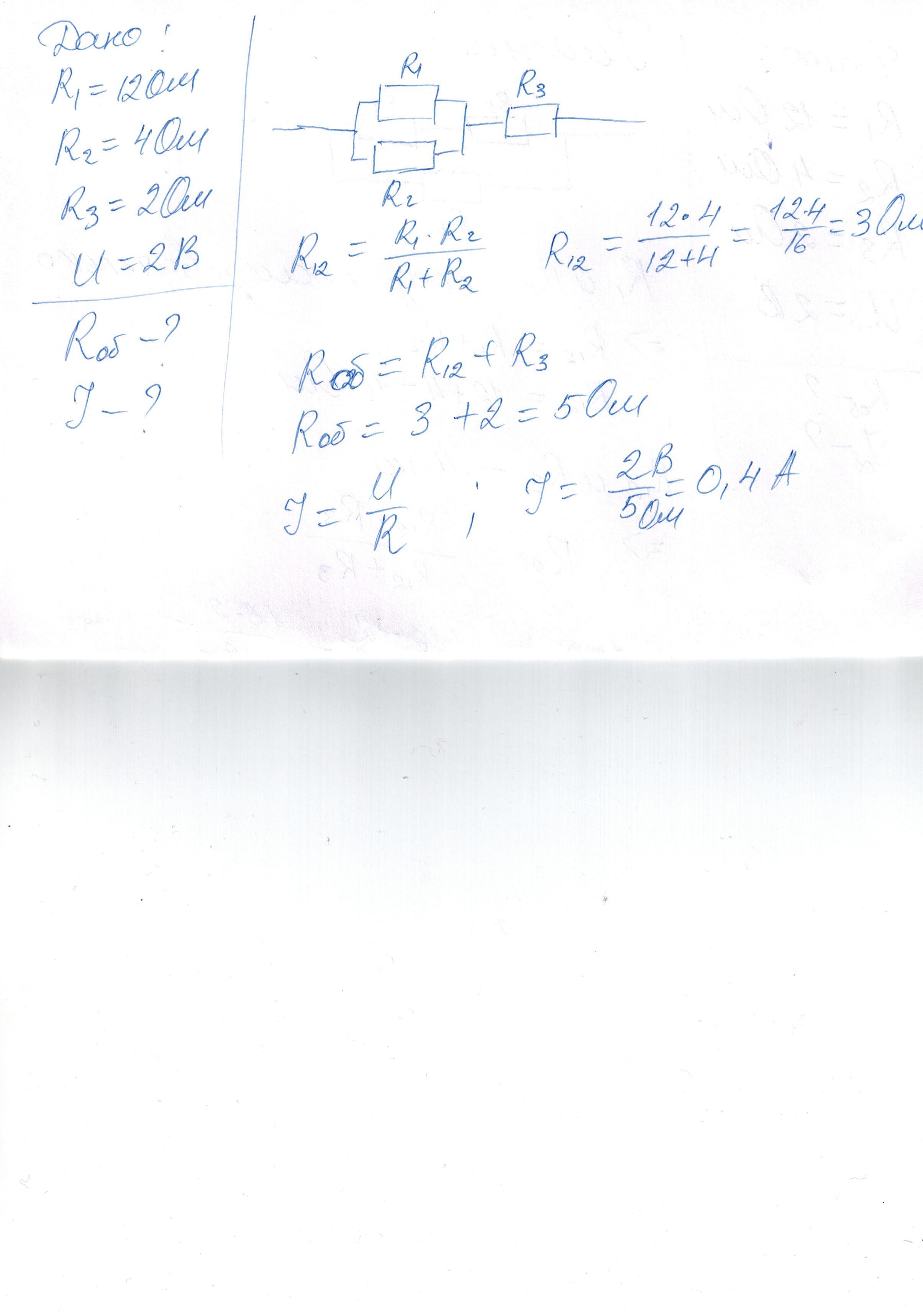

Автор ответа: svetburbyga

Ответ:

Объяснение:

https://ru-static.z-dn.net/files/d9c/1019fef345b24c94a67e40d8cde17287.jpg

Приложения:
