Question

Помогите!!!Сделать чертеж в изометрической проекции между осями 120градусов.(Желательно с размерами на рисунке)

Answer 1

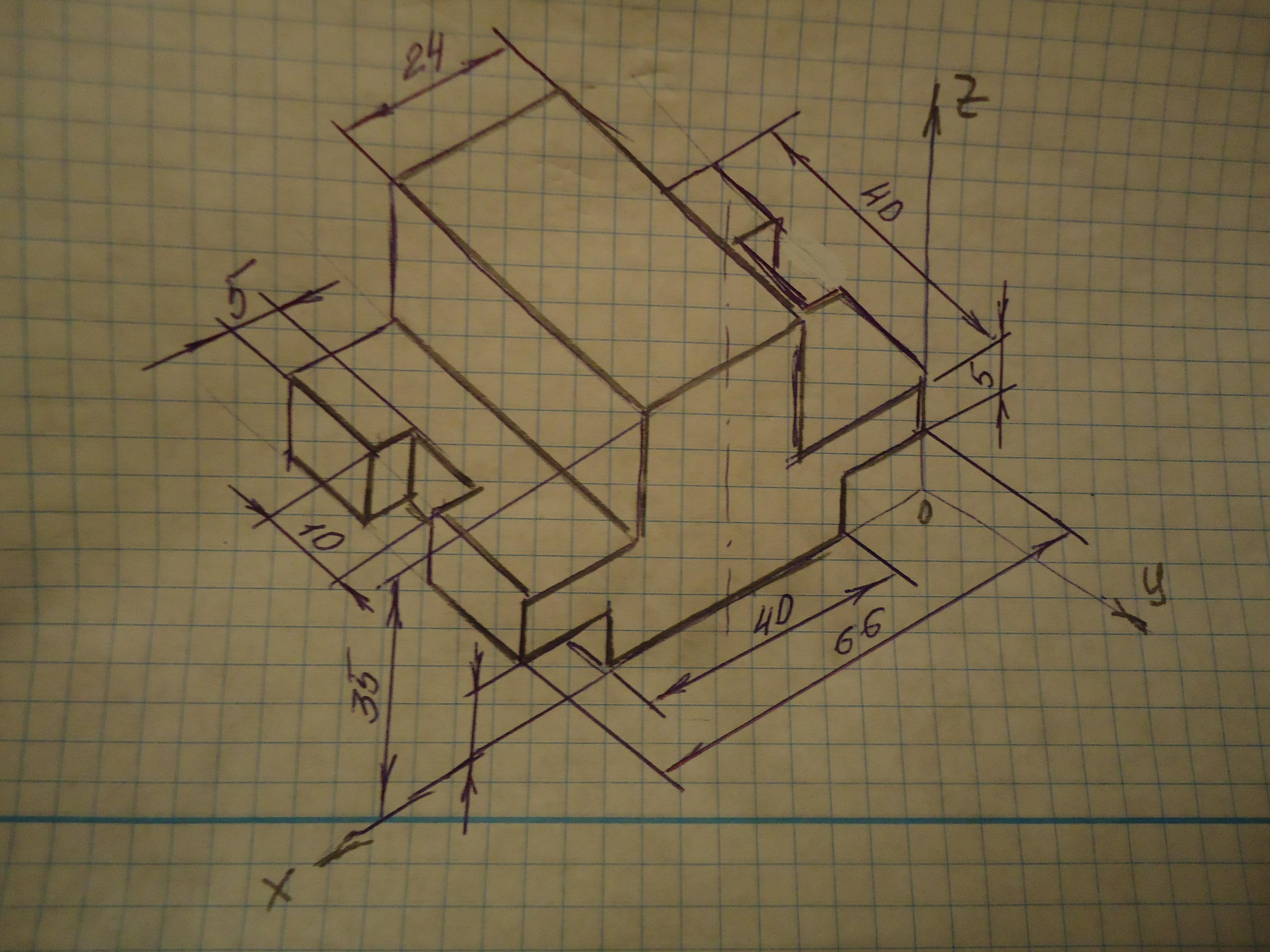

Ответ: Построение изометрической проекции см. на фото.

Объяснение:Чтобы легче построить изометрию, постройте сначала вид спереди в осях х и z, а затем из всех углов изображения отступите вдаль от себя параллельно оси у размер ширины детали (40). Размеры проставлены произвольные, выбранные мною на глаз. Допишите на чертеже маленький размер по высоте, равный 6, там есть размерная линия, но нет размера.

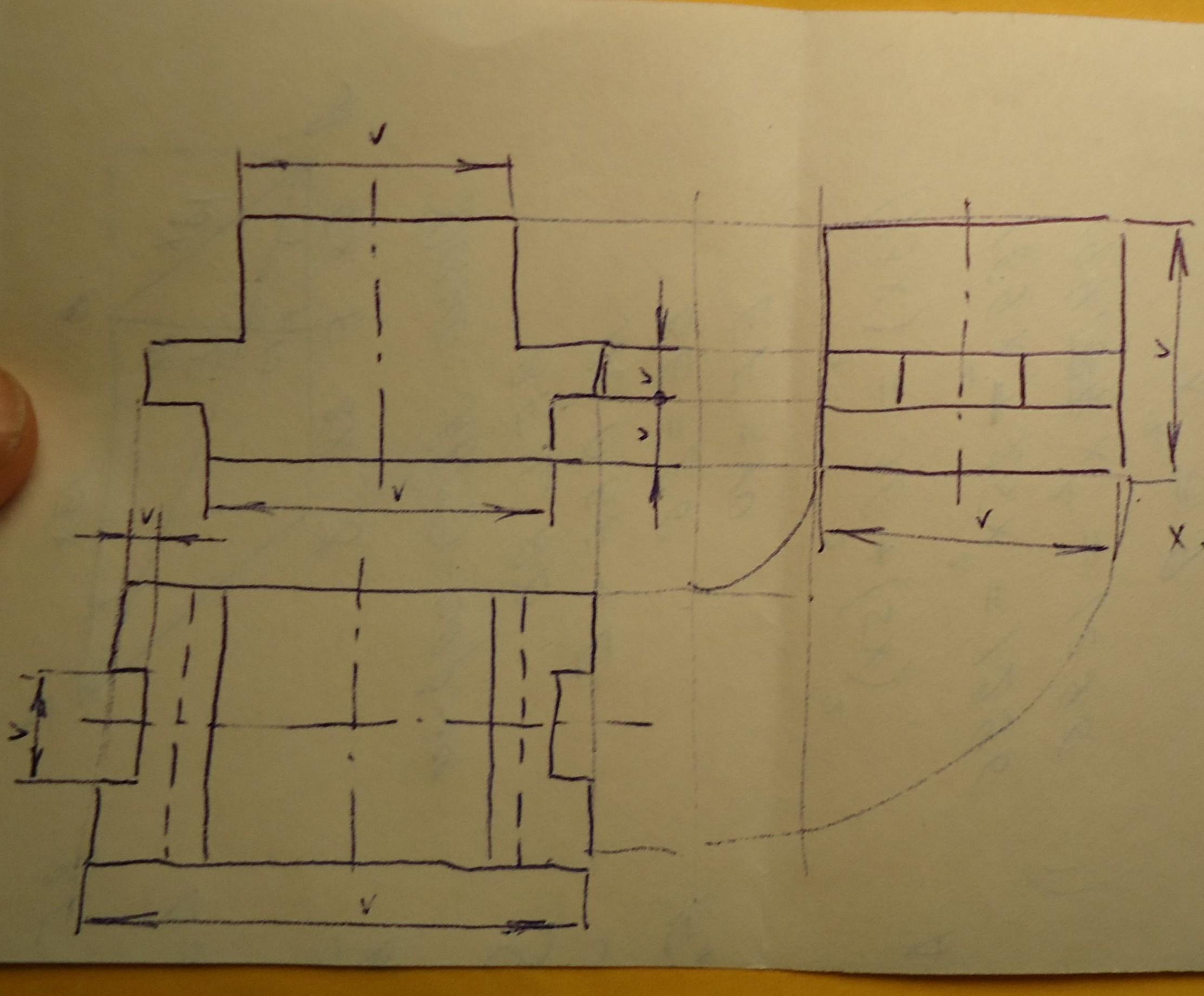

Если вам нужны размеры конкретной детали, изображённой на зелёных фотографиях,то вам необходимо её замерить, а затем чертить и ставить размеры.
