Question

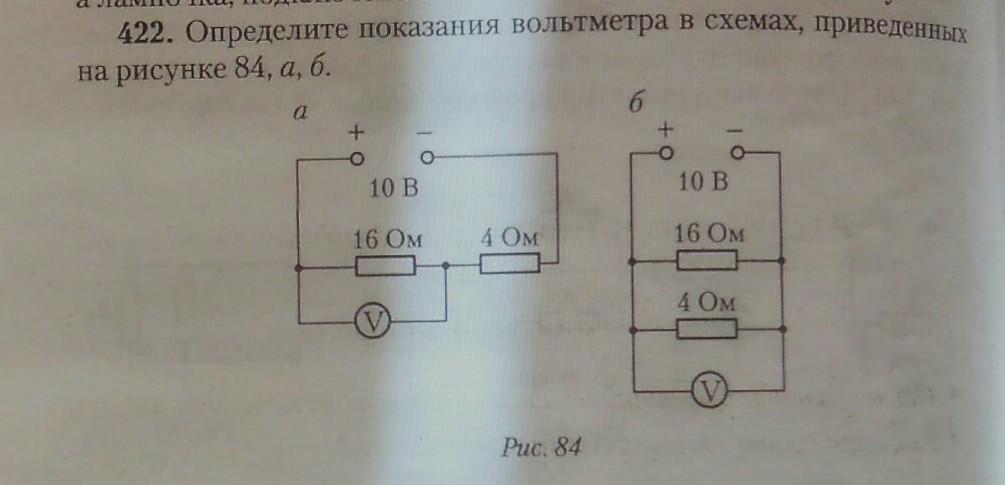

Определите показания вольтметра в схемах, приведённых на рисунке 84,а,б.​

Answer 1

Ответ:

Roбщ=20 ом

Iобщ=0.5А

U1=I*R1=8В

б)U=10В

Answer 2

Схема А).

Ток в цепи:

                      I = U/(R₁+R₂) = 10 : 20 = 0,5 (A)

Напряжение на первом резисторе (показания вольтметра):

                      U₁ = I·R₁ = 0,5 · 16 = 8 (B)

Схема Б).

Вольтметр подключен параллельно источнику питания и показывает полное напряжение на участке цепи: 10 В
