Question

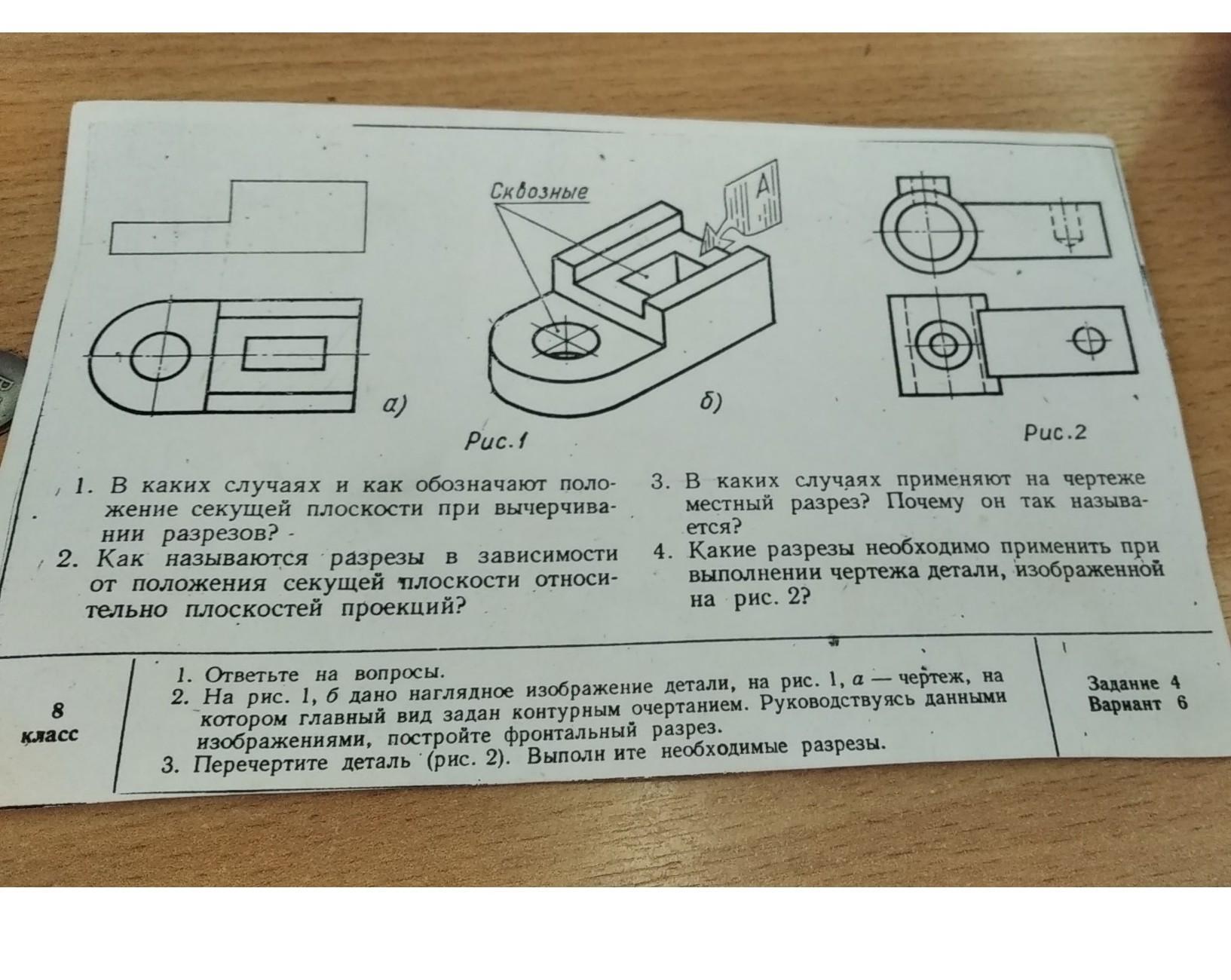

задание внизу
100 баллов
заранее спасибо.​

Answer 1

Ответ:

Объяснение:

1. Когда секущая плоскость не совпадает с осями симметрии предмета в целом. Положение секущей плоскости указывают разомкнутой линией (штрихами со стрелками)

2. Горизонтальный разрез - секущая плоскость параллельна горизонтальной плоскости проекции

Вертикальный разрез - секущая плоскость перпендикулярна горизонтальной плоскости проекций (фронтальный и профильный)

Наклонный разрез - секущая плоскость составляет с горизонтальной плоскостью проекционный угол, отличный от прямого

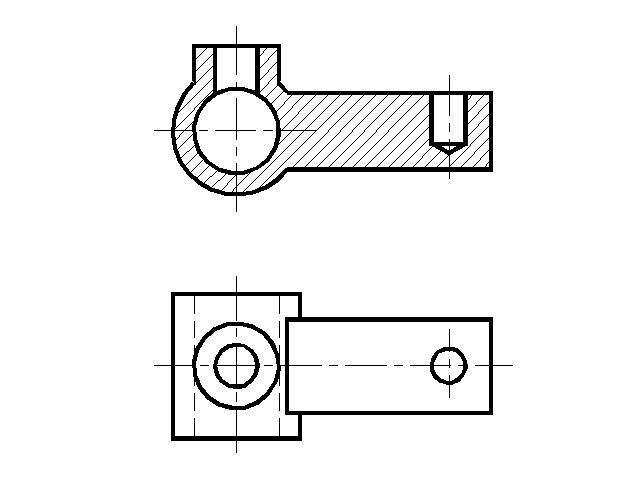

3. Разрез, служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте, называется местным.

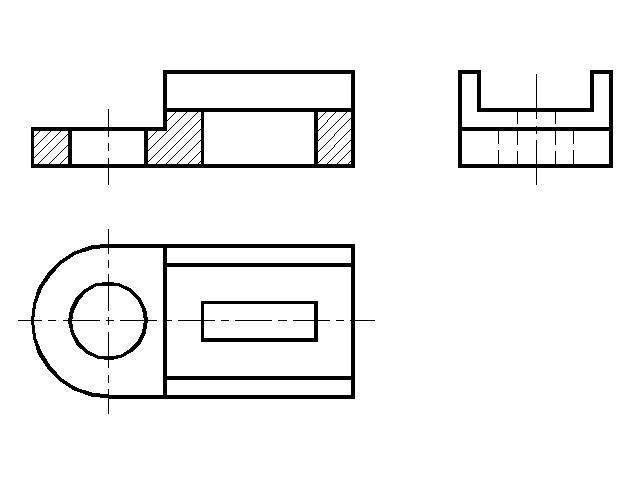

4. Фронтальный разрез - вертикальный, простой, по оси симметрии
