ФИЗИКА ПОМОГИТЕ

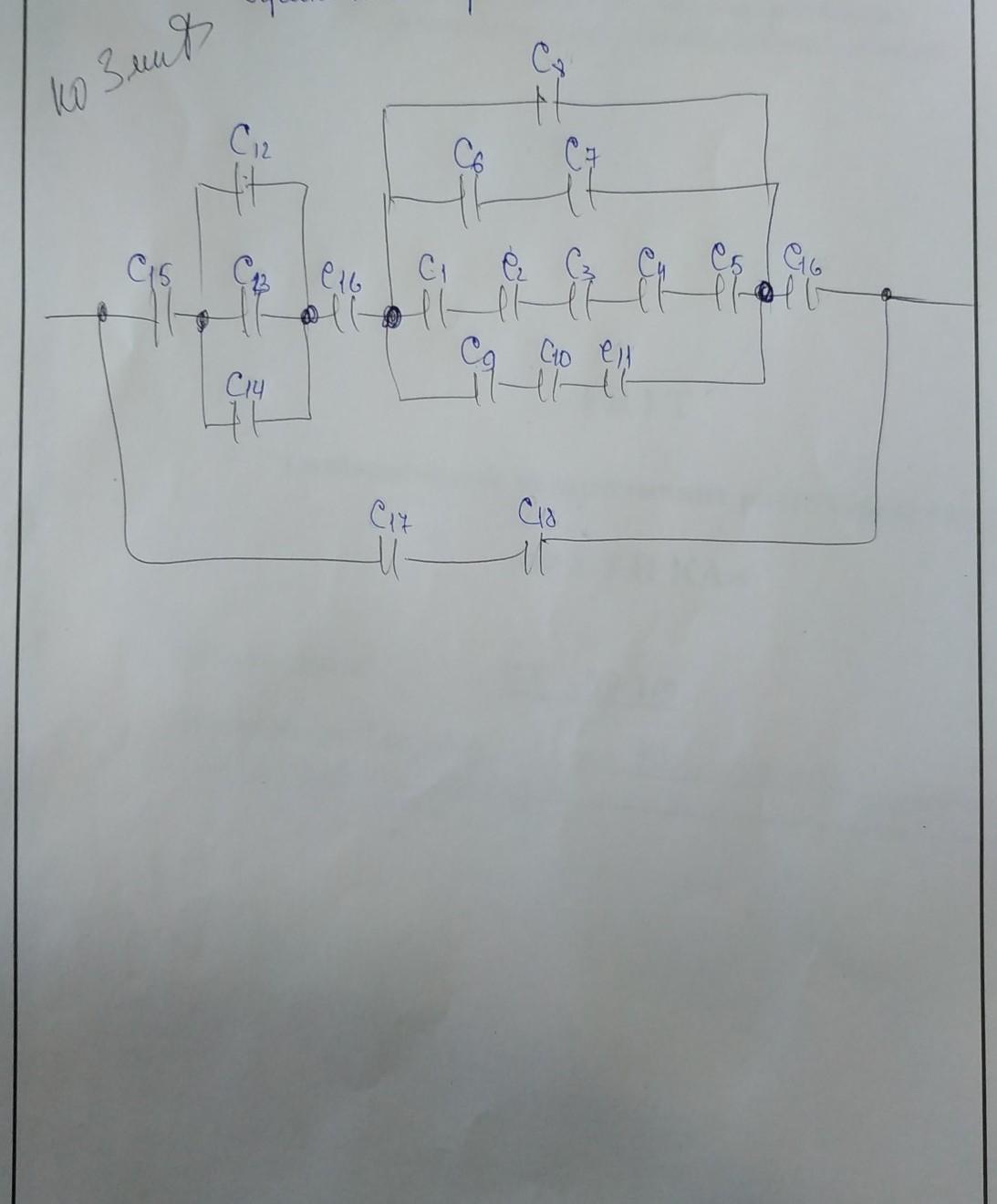

Задача на конденсаторы
3 мкФ​

Answer 1

Ответ:

Объяснение:

Обозначим узлы отмеченные жирными точками буквами A, B, C, D, E, F (слева направо соответственно)

Емкость при последовательном соединении : $\dfrac{1}{C_{\sum}} = \dfrac{1}{C_1} + \dfrac{1}{C_2} + \dots$

Емкость при параллельном соединении: $C_{\sum} = C_1 + C_2 + \dots$

Участок BC: C = 3 + 3 + 3 = 9 мкФ

Участок DE: $C = 3 + \dfrac{3}{2} + \dfrac{3}{5} + \dfrac{3}{3} = 6,1$ мкФ

Участок AF: $\dfrac{1}{C} = \dfrac{1}{3} + \dfrac{1}{9} + \dfrac{1}{3} + \dfrac{10}{61} + \dfrac{1}{3} = 1.275 \to C = 0.7843$ мкФ

Нижняя ветка: С = $\dfrac{3}{2}$ мкФ

Вся батарея: С = 2.28 мкФ
