Question

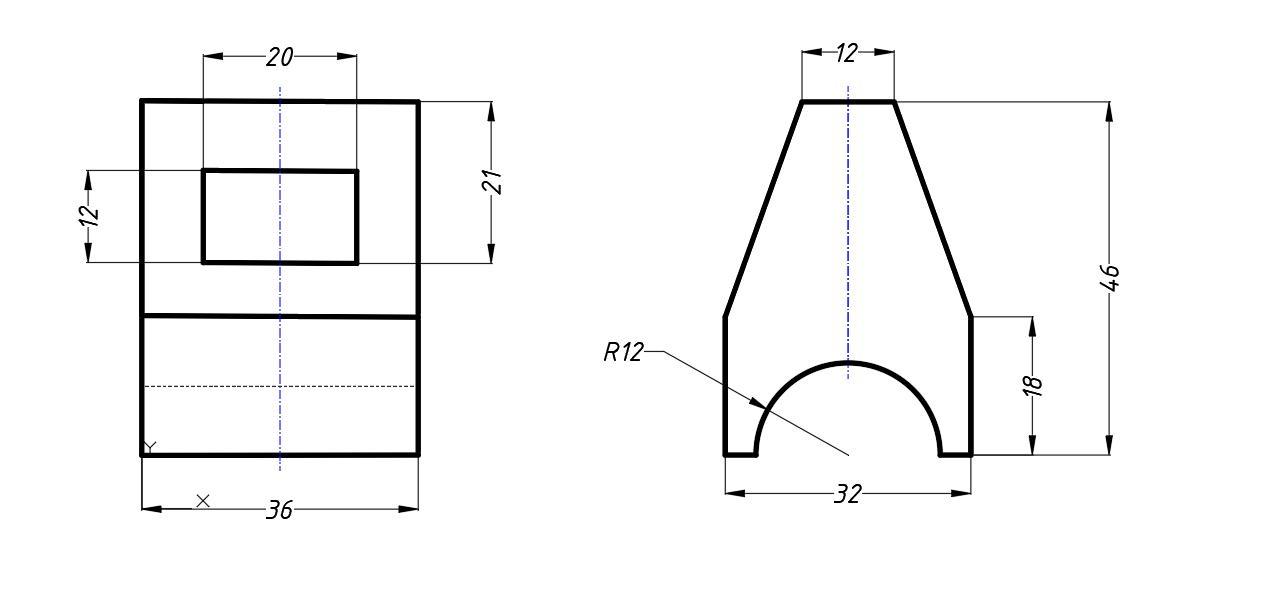

Нужно построить верхнюю проекцию детали, имея фронтальную и левую

Answer 1

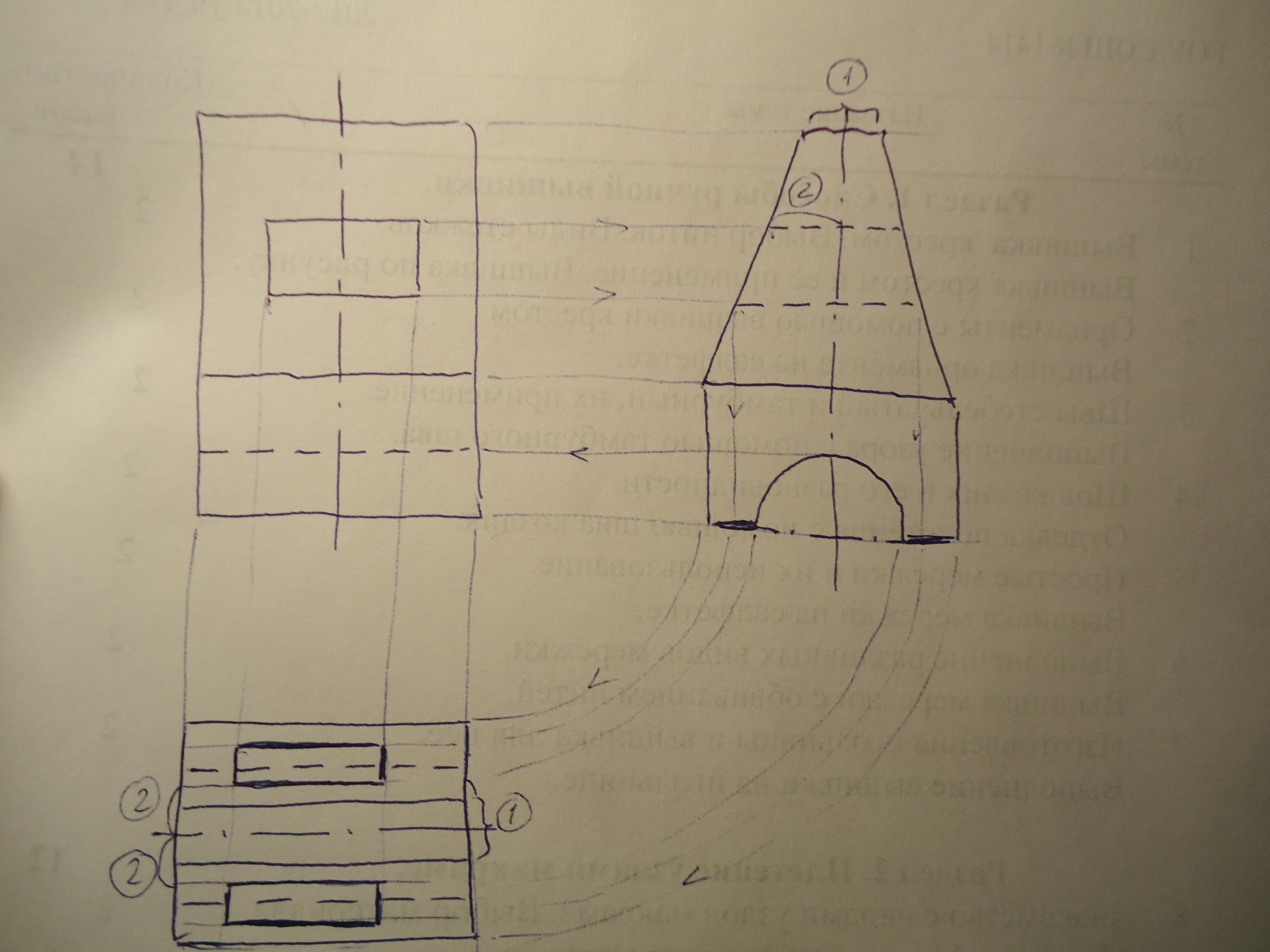

Ответ:Чертёж от руки см. на фото

Объяснение:

Вам необходимо не только построить вид сверху, но и достроить недостающие линии. Обратите внимание на оси симметрии. Они помогут найти необходимые расстояния.

Цифрами 1 и 2   я пометила равные отрезки.

Расставляя размеры, разбросайте их на все 3 вида.
