Question

НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ
помогите пожалуйста
Очень срочно
Надо найти натуральную величину
(Как это сделать???)

Answer 1

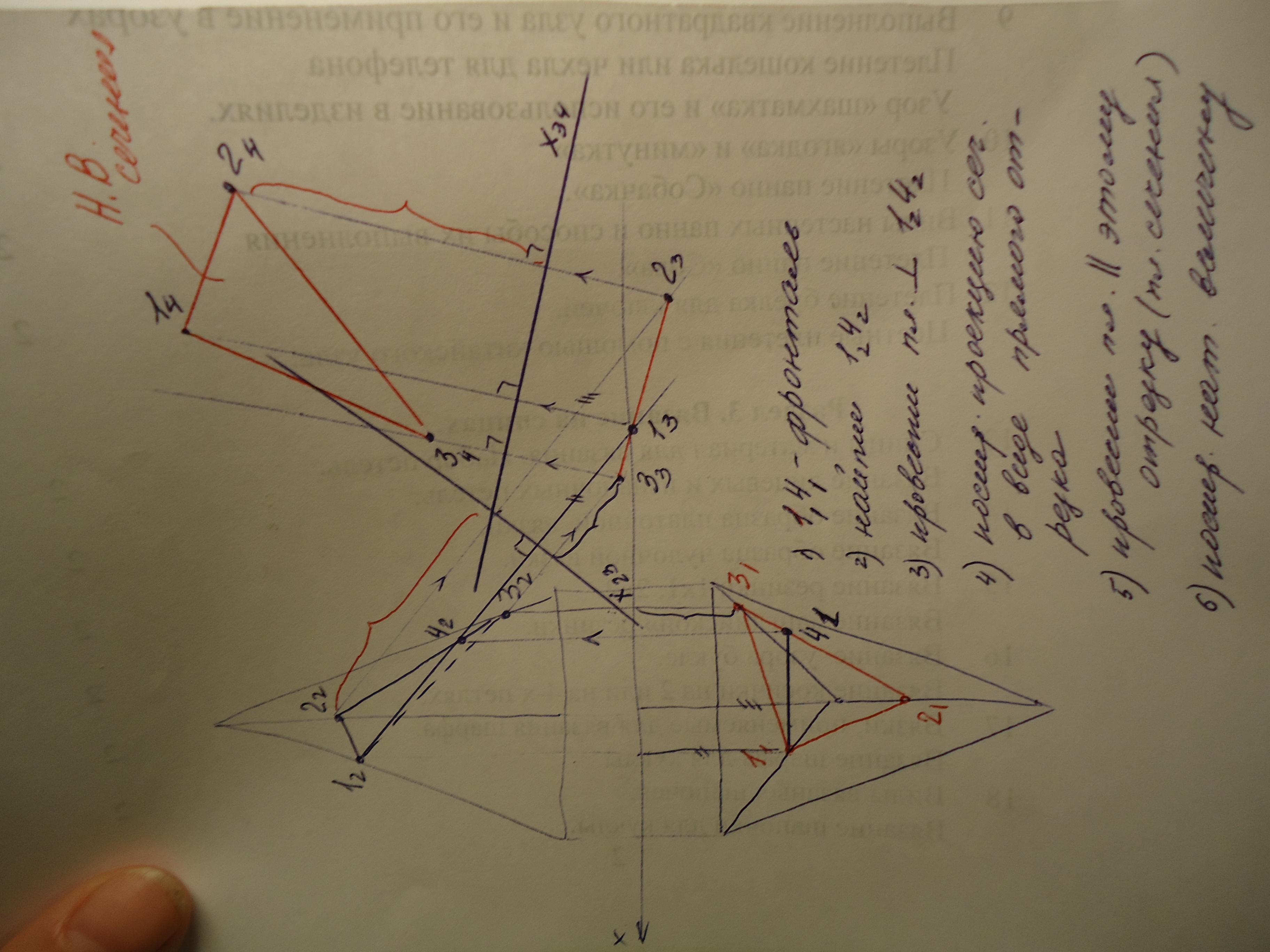

Ответ:См. построение от руки на фото.

Объяснение:

  Если я вас правильно поняла, вам необходимо построить натуральную величину сечения.

  При переходе от плоскости к плоскости (вам необходима замена плоскостей) я пометила равные отрезки, которые необходимо отмерять от новой плоскости дальше.

  В первом случае вы берёте удаление точек от оси х, а во втором случае, т. е при второй замене плоскостей, вы берёте удаление точек от х₂₃.
