Question

начертите схему электрической цепи, включающую в себя: источник тока-батарейку, два резистора, соединенные последовательно. электрическую лампочку, включенную последовательно с резисторами, амперметр, измеряющий силу тока в неразветвленной части цепи, и вольтметр, измеряющий напряжение на зажимах источника тока.

Answer 1

Ответ:

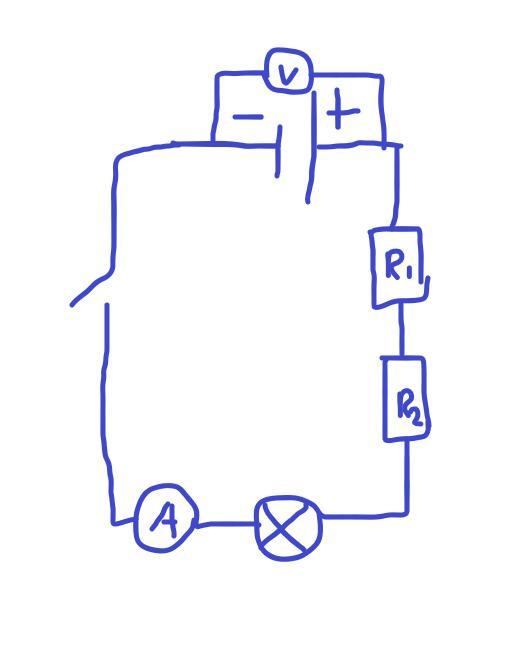

см. рисунок

Объяснение:

Источник тока обозначается короткой и длинной палочкой (короткая - минус, длинная - плюс), резистор - это прямоугольник (соответственно R1 и R2), лампа - крестик в кружочке, амперметр - A в кружочке, присоединяется последовательно к приборам на которых нужно измерить силу тока, ключ - палочка-диагональ, вольтметр - V в кружочке, присоединяется всегда параллельно к тому прибору на котором нужно измерить напряжение.
