Question

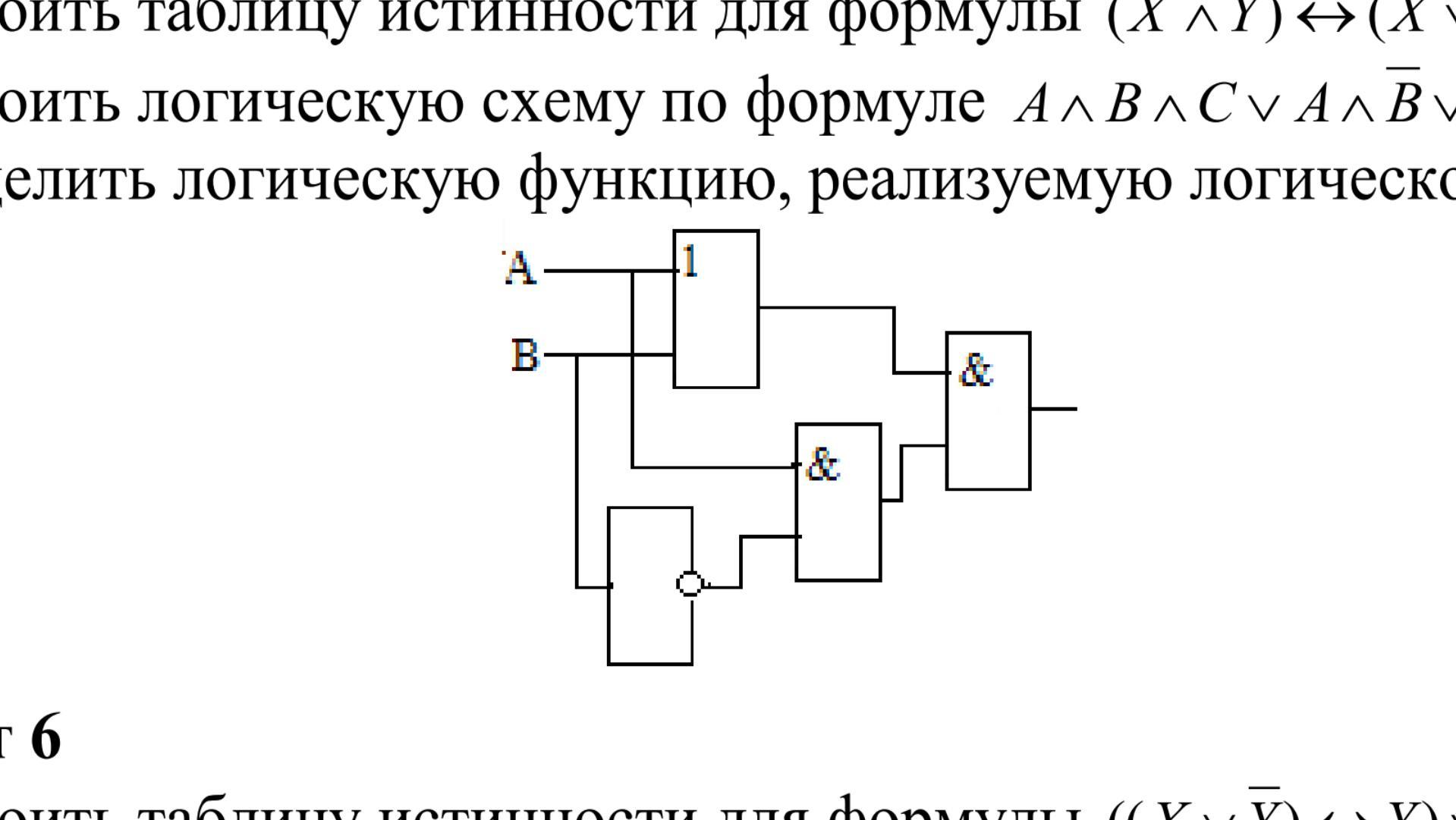

Определить логическую функцию, реализуемую логической схемой

Answer 1

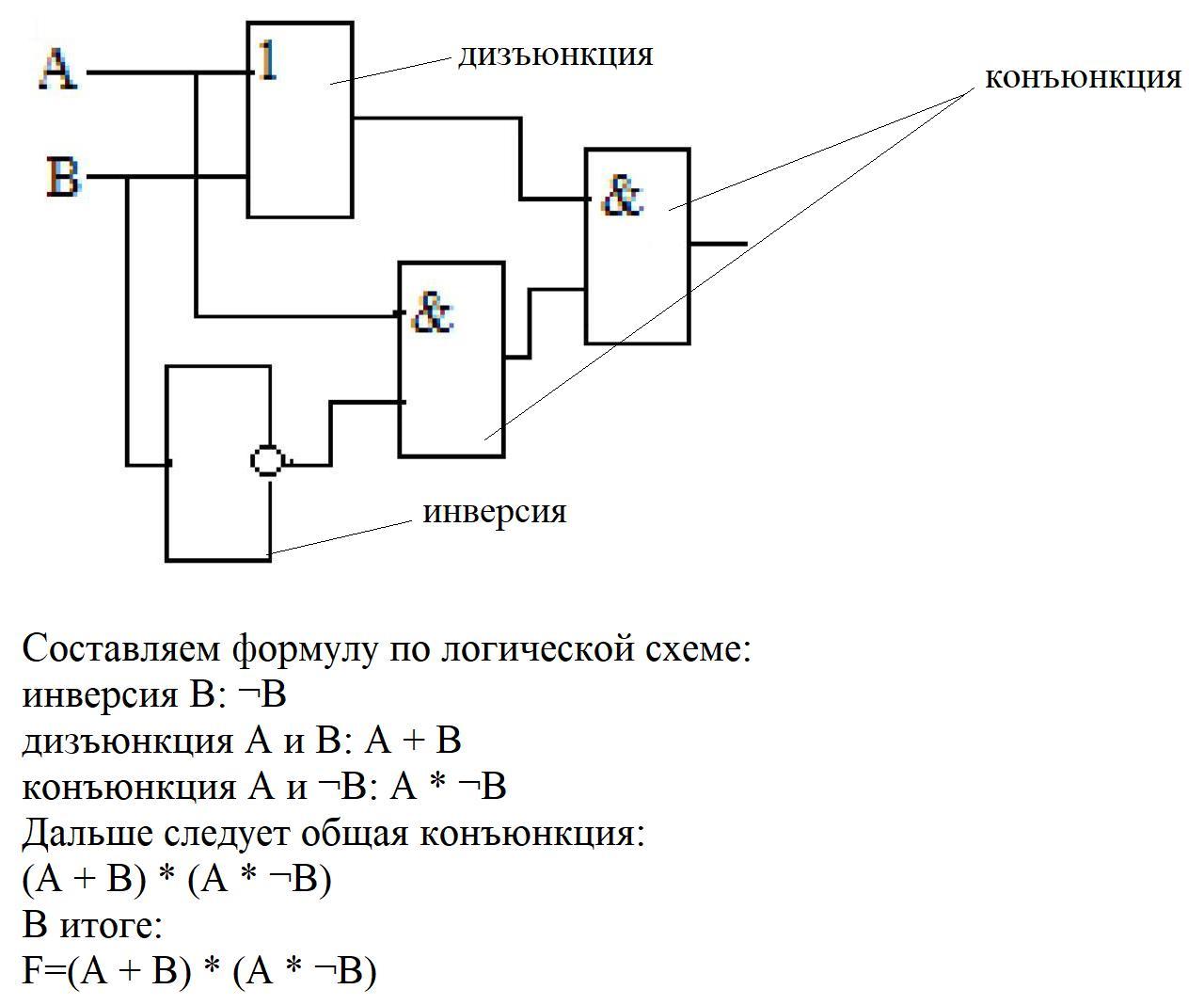

Решение во вложении.

Полученную функцию можно упростить:

$F=(A + B) * (A * \overline{B})=A*A*\overline{B}+B*A*\overline{B}=A*\overline{B}$

Ответ: $F=A*\overline{B}$
