Question

Задание по черчению.

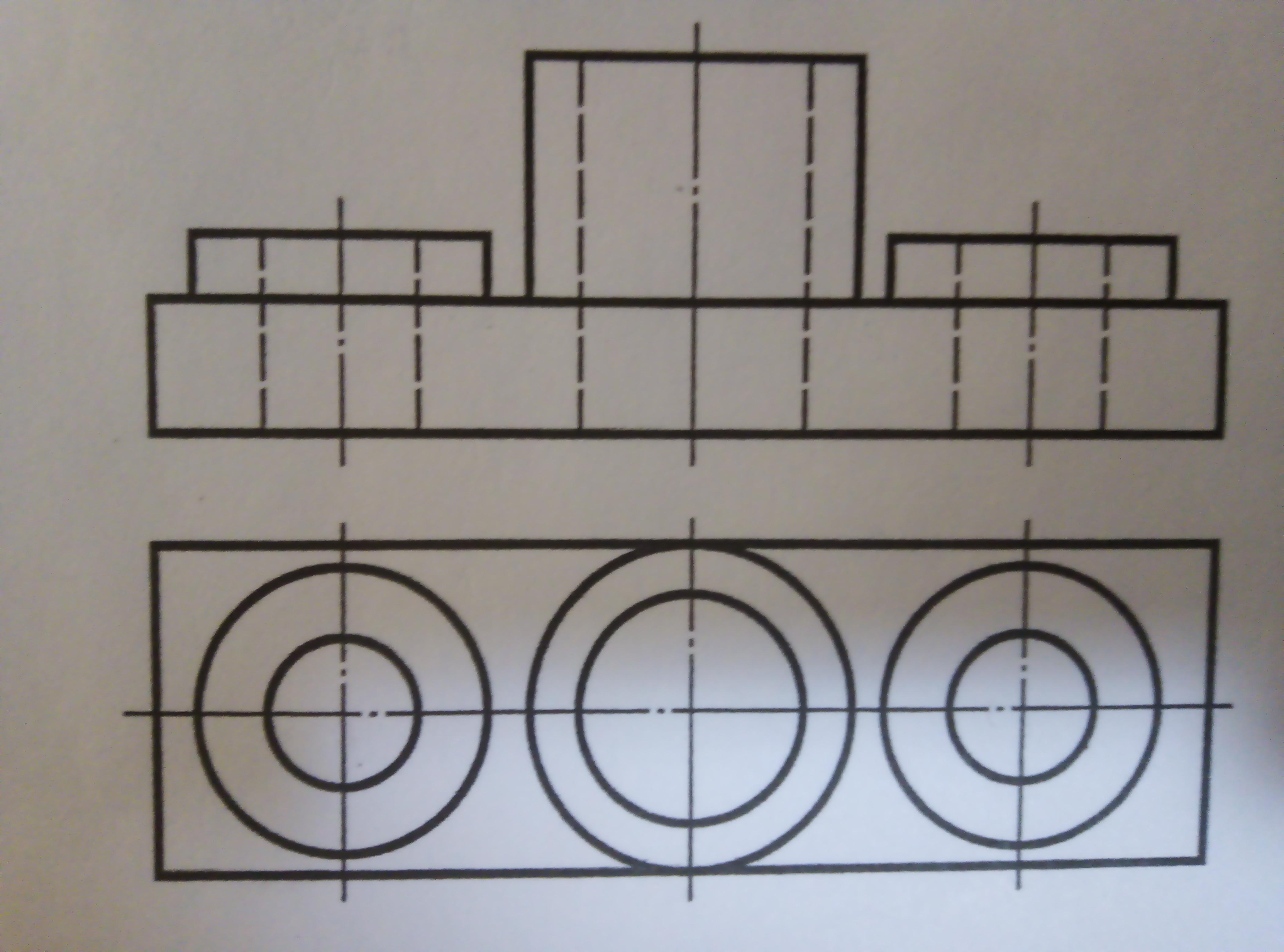

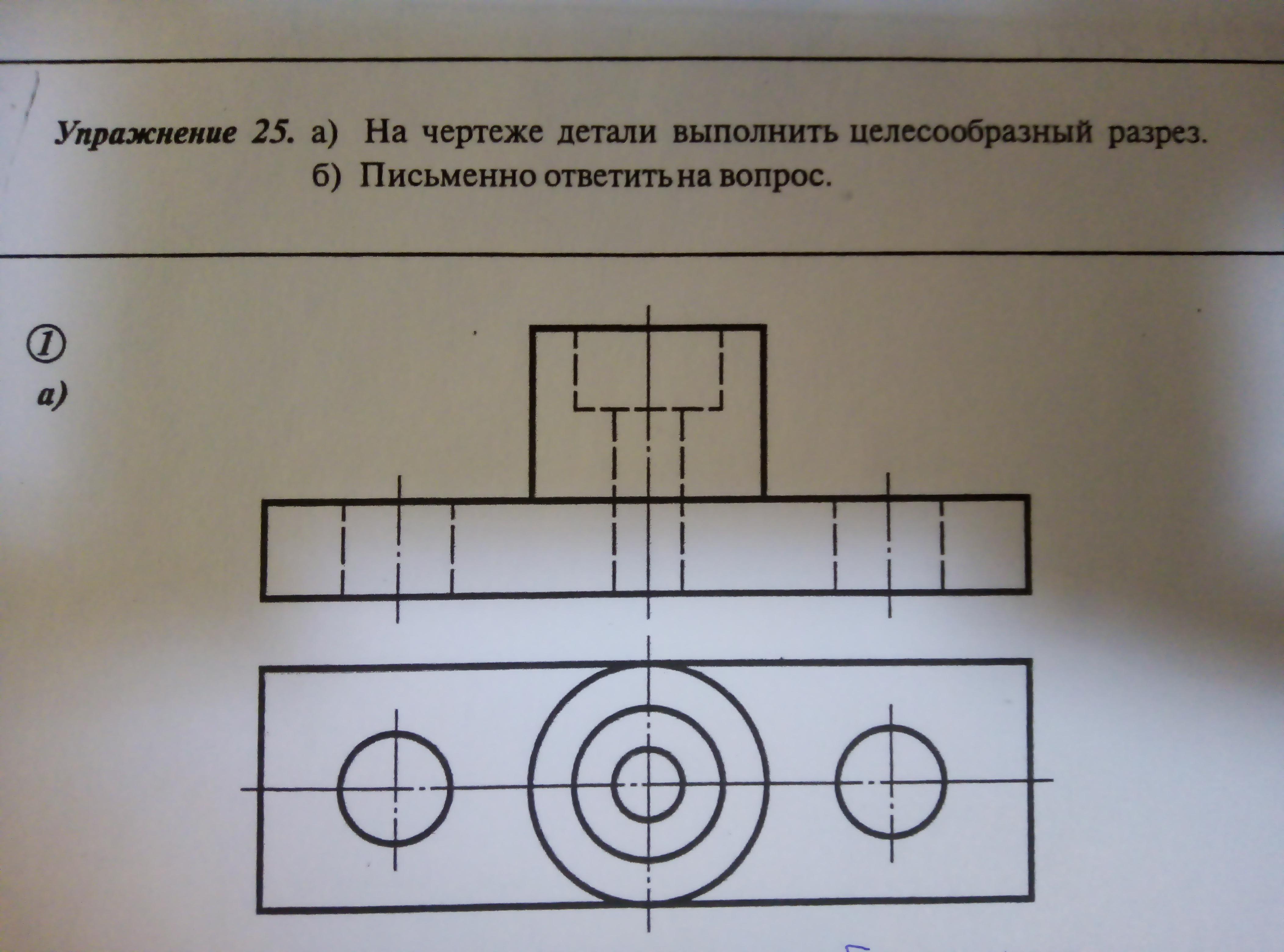

На чертежах детали выполнить целесообразный разрез.

Answer 1

Ответ:

Объяснение:

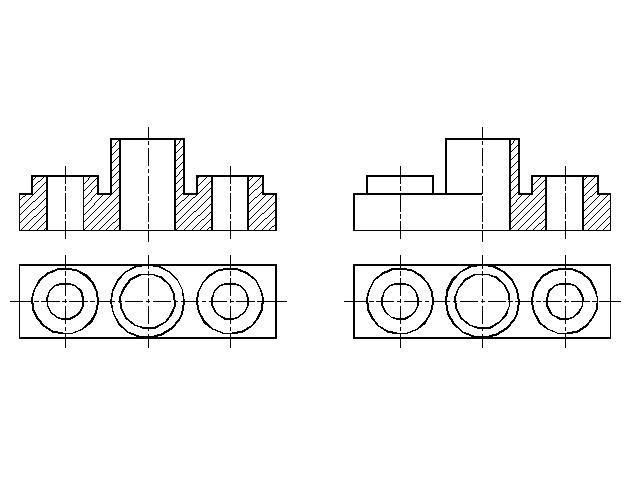

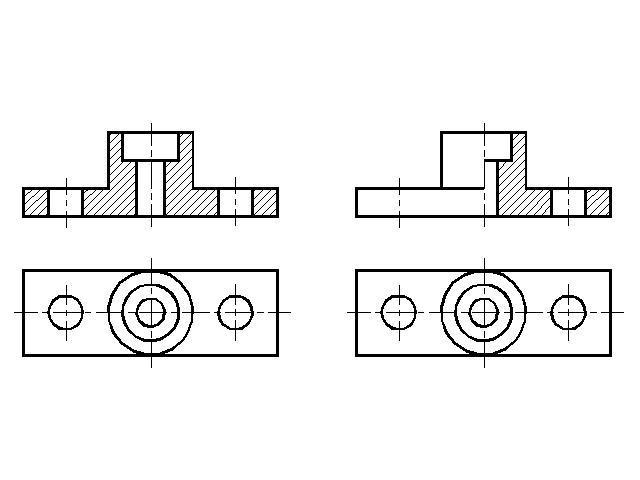

Слева на чертеже выполнен полный фронтальный разрез, а справа - соединение 1/2 главного вида + 1/2 фронтального разреза.
