Question

Дано: Комплексный чертеж модели и одна проекция непрерывной ломаной пространственной линии AB, расположенной на поверхности модели. Необходимо: Перечертить задание. Построить профильную проекцию сочетания тел и проекции ломаной линии AB. Размеры увеличить в два раза. Сделать три проекции.

Answer 1

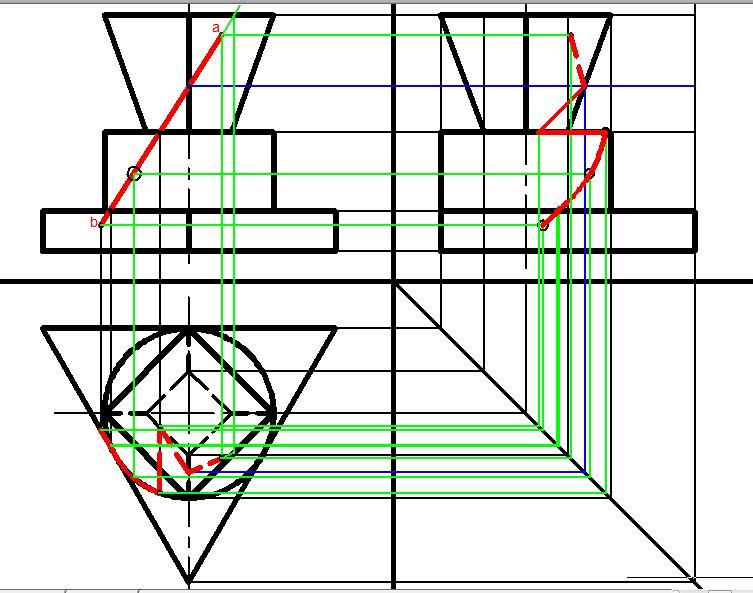

Построена профильная проекция сочетания тел и проекция ломаной линии AB

Красной линией дан след пересечения секущей плоскости, перпендикулярной к фронтальной проекции и проходящей через прямую АВ, с заданной моделью.
