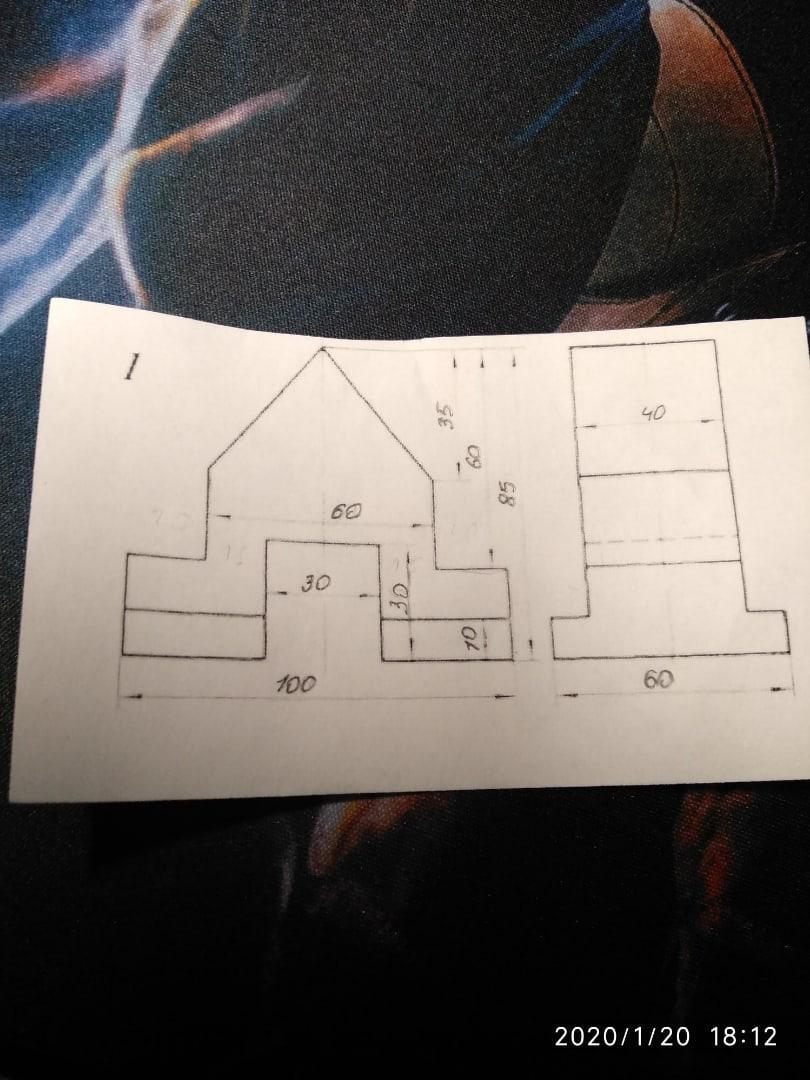

Пожалуйста начертите фронтальную диметрическую проекцию этой детали. Нужно срочно!!!

Answer 1

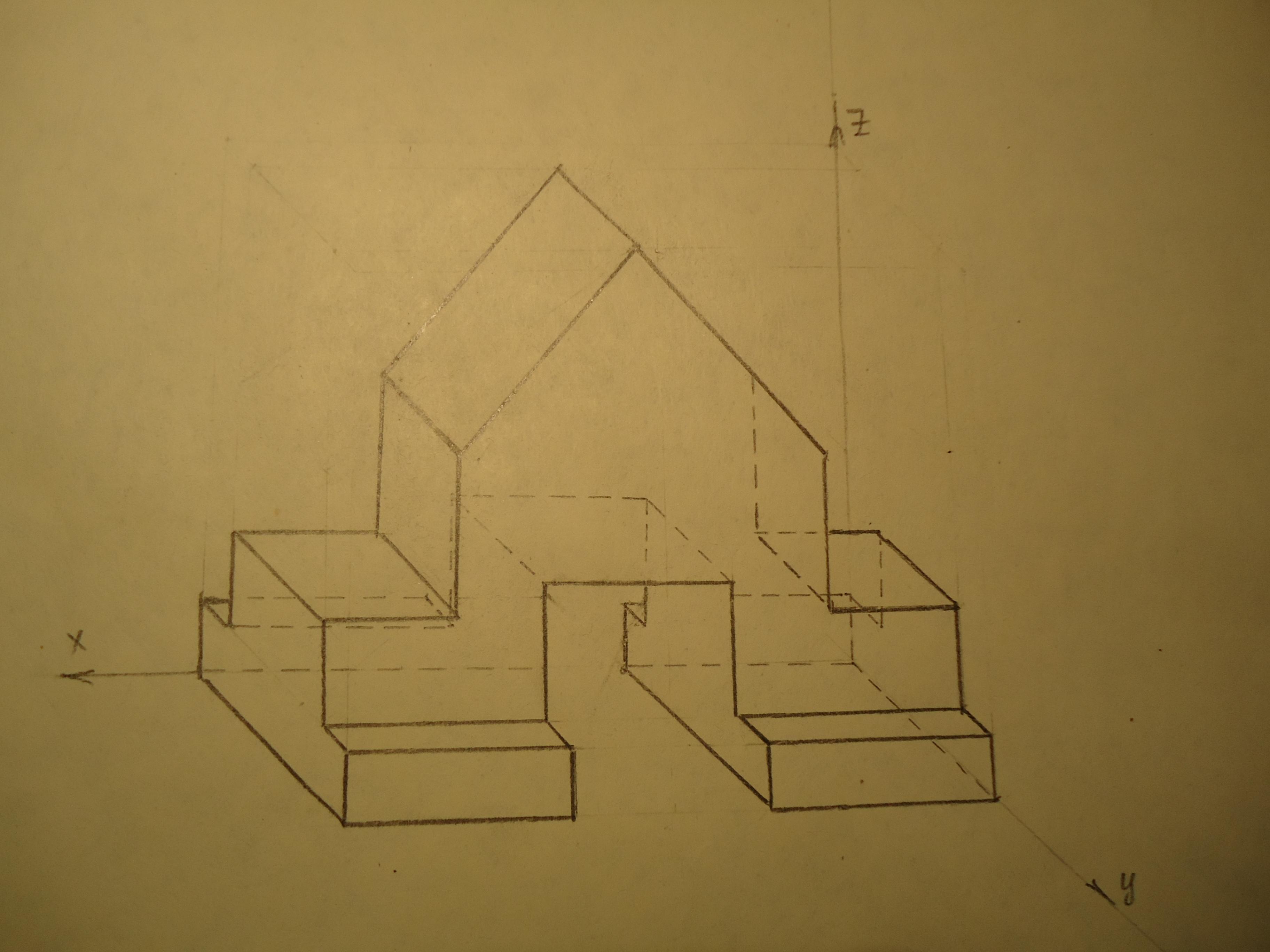

Ответ:Смотрите построение на фото.

Объяснение:Расположение осей: между осями х и z - 90°, между горизонталью, проведённой через начало координат,

и осью у - 45°. При построении по осям х и z и параллельно им откладывают действительные размеры, а по оси у и параллельно ей размеры уменьшают в два раза.

При построении фронтальной диметрической проекции  обычно показывают только видимый контур детали. Невидимый контур в виде штриховой линии показывают при необходимости.

При выполнении штриховых линий я нечайно не провела одну из линий на дальней от наблюдателя поверхности.
