ПОМОГИТЕ ПОЖАЛУЙСТА С ЧЕРЧЕНИЕМ! ОЧЕНЬ СРОЧНО!!!!

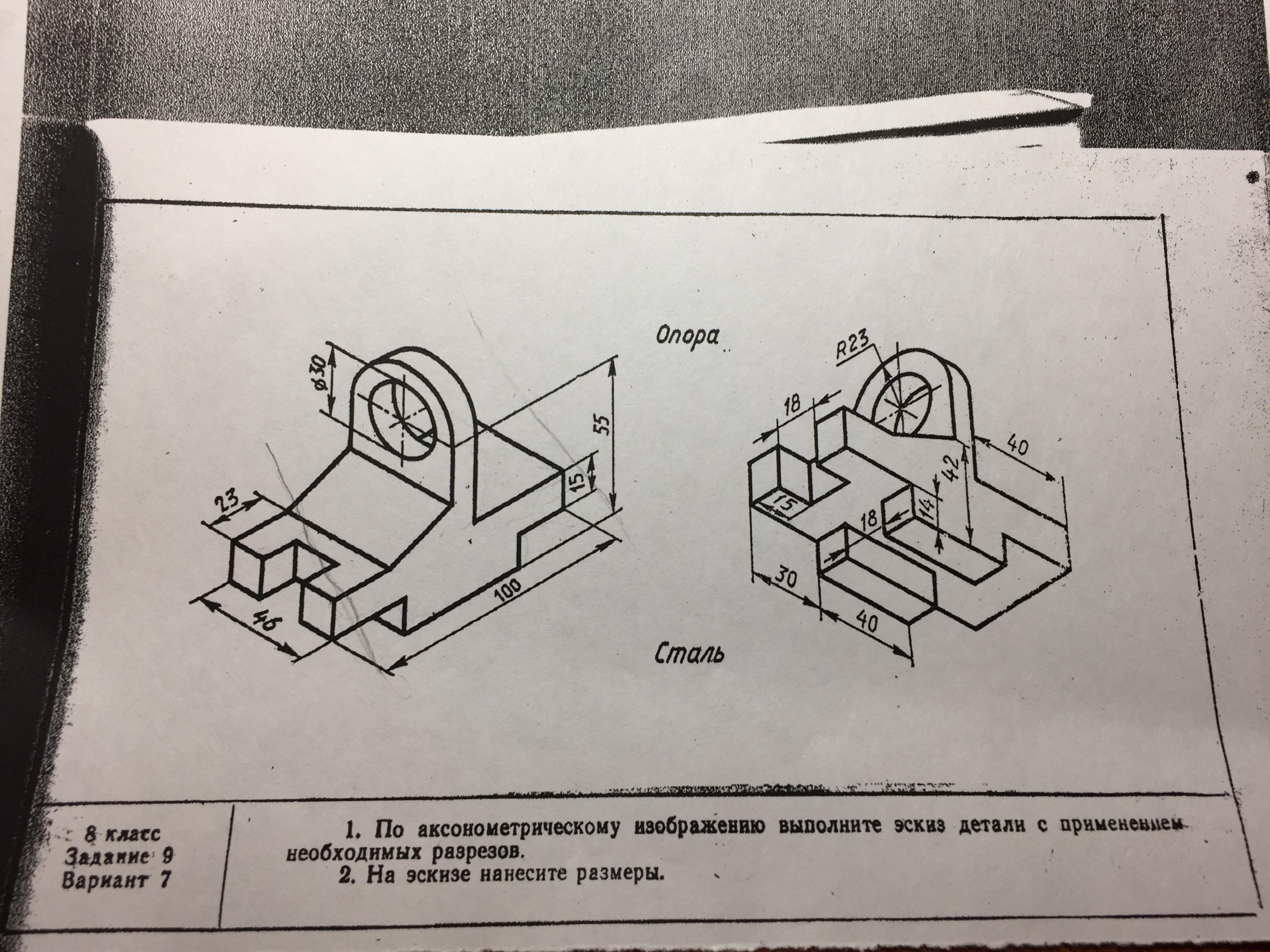

1. По аксонометрическому изображению выполните эскиз детали с применением необходимых разрезов.

2. На эскизе нанесите размеры.

ПОЖАЛУЙСТА ПОМОГИТЕ, очень нужна хорошая оценка!

Answer 1

Ответ:

Объяснение:

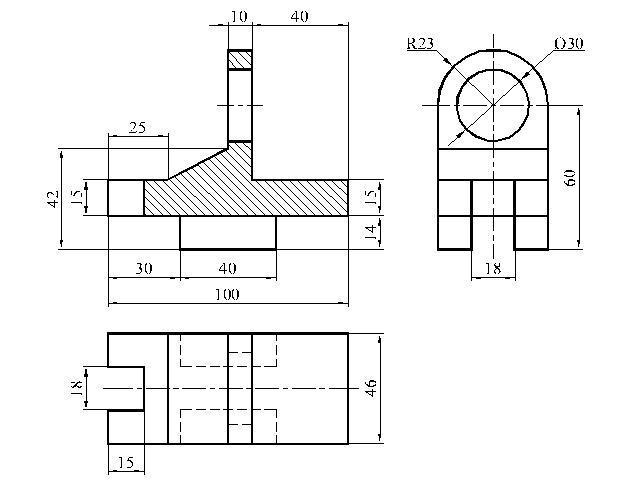

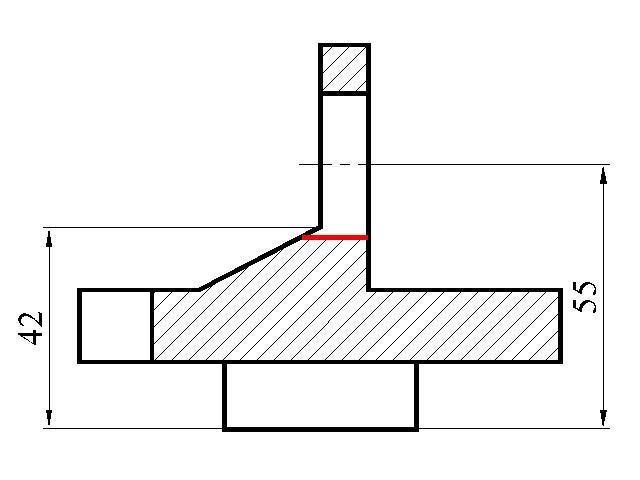

На первом чертеже я показала, что если строить по указанным размерам  отверстие диаметром 30 мм налезает на наклонную плоскость. Размер 55 мм поменяла на 60 мм и выполнила чертеж.

Если Вас не устраивает это решение - отметьте как нарушение.

Удачи!
