Question

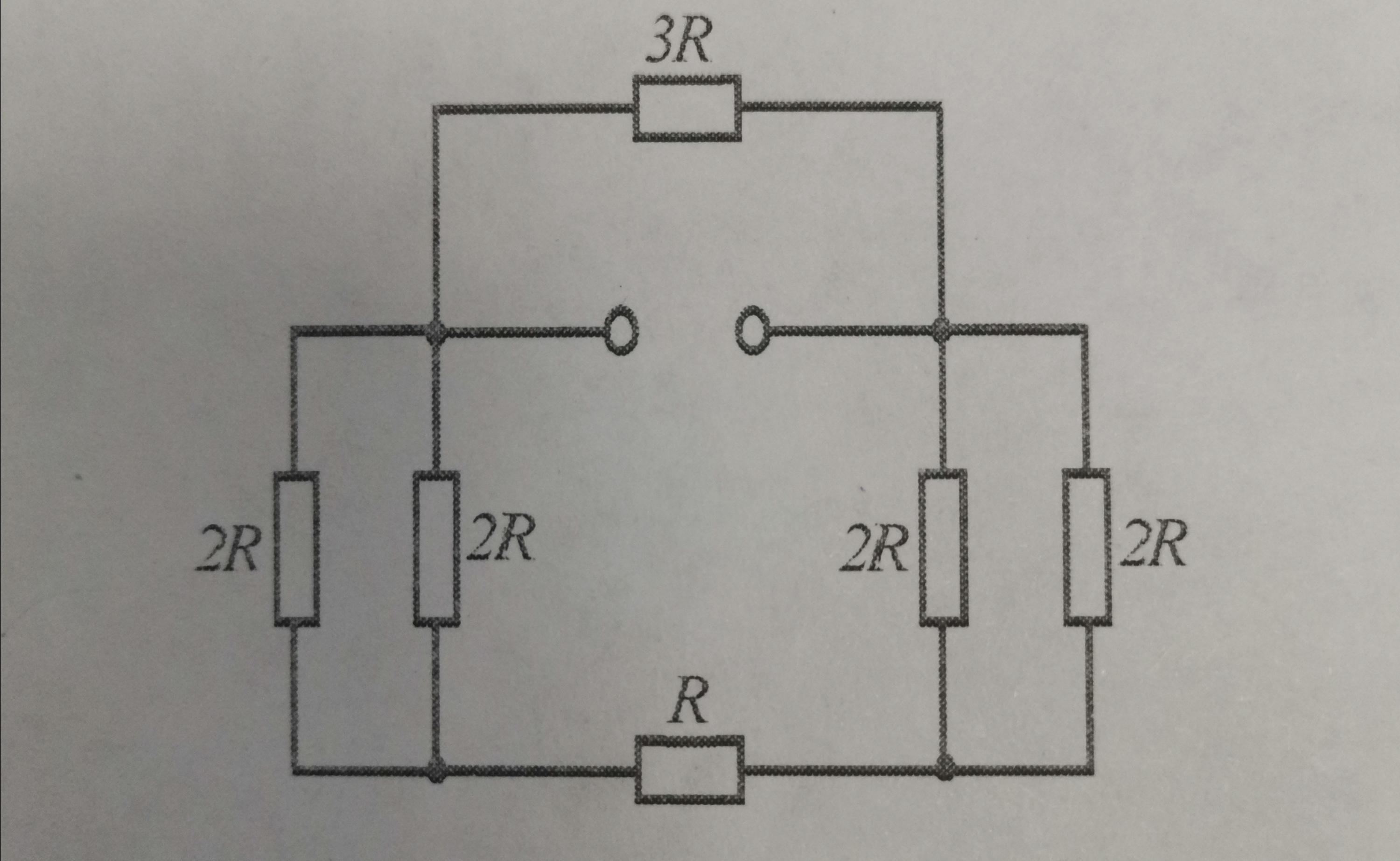

Найти эквивалентное сопротивление цепи
Пожалуйста помогите
И напишите полное решение, а не просто ответ

Answer 1

Ответ:

Rэкв=1,5R

Объяснение:

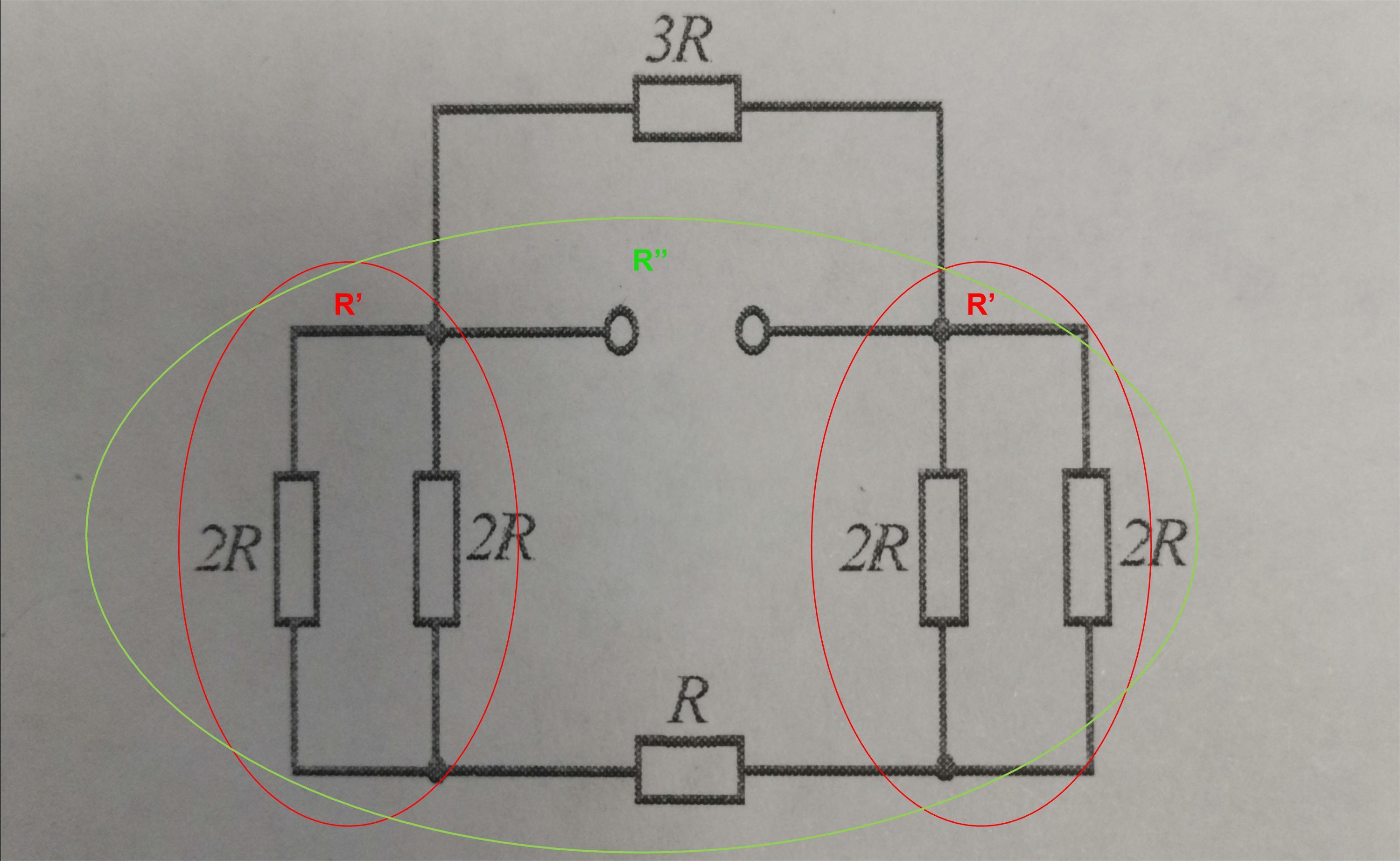

Обозначения на приложенном рисунке

R'=2R*2R/(2R+2R)=R

R"=R'+R+R'=3R

Rэкв=R"*3R/(R"+3R)=3R*3R/(3R+3R)=1,5R
