Question

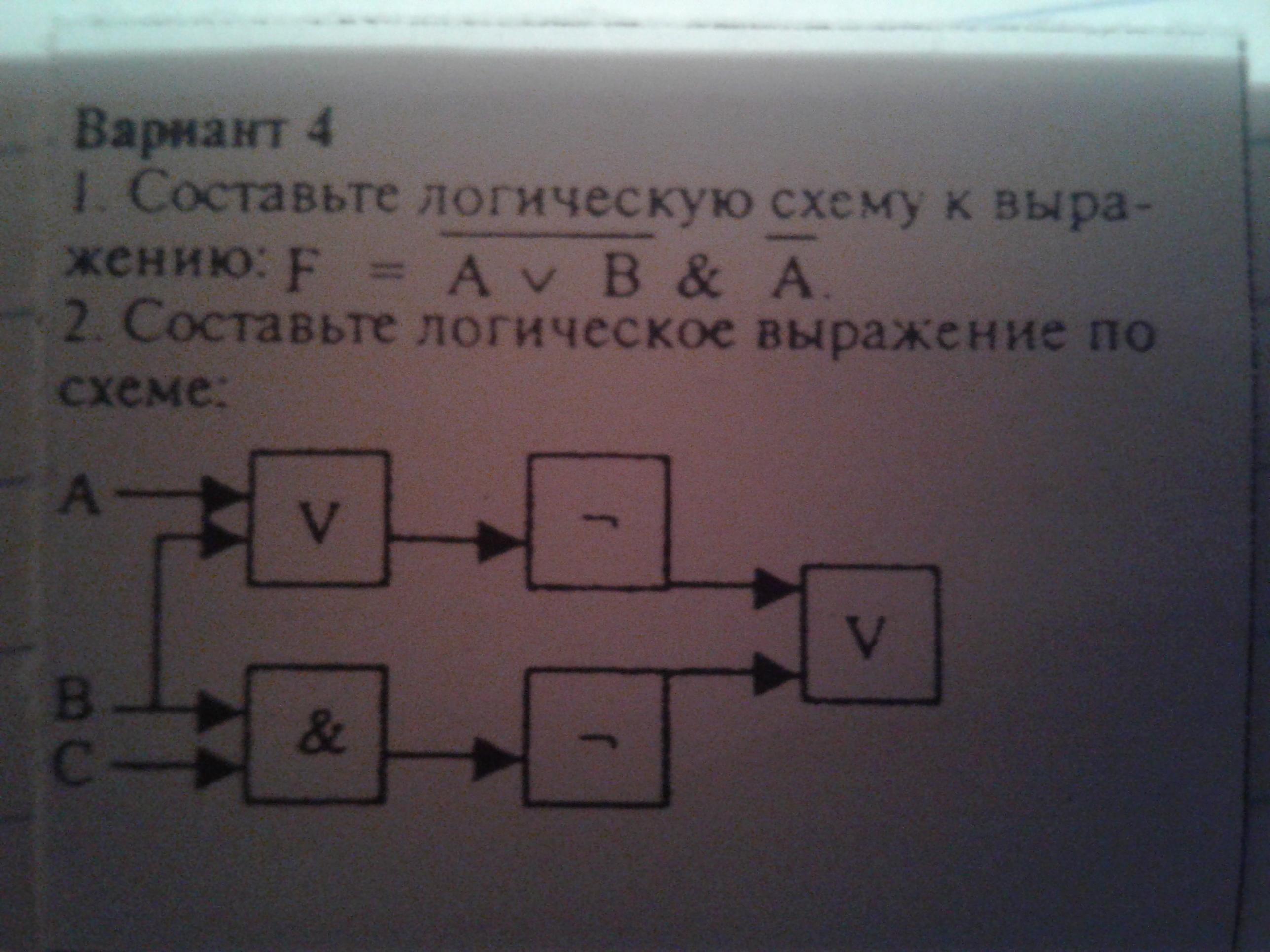

Составить логическое выражение по схеме. ЗАДАНИЕ 2.

Answer 1

На вход подаются три переменные - A,B,C.

В первый дизъюнктор подаются на вход A и B, получится: A+B

Результат дизъюнктора подается в инвертор:  ¬(A+B)

В конъюнктор подаются на вход B и C, получится: B*C

Результат конъюнктора подается в инвертор:  ¬(B*C)

В конце стоит дизъюнктор, в него подаются на вход ¬(A+B) и ¬(B*C), получим: ¬(A+B)+¬(B*C)

В итоге:

F=¬(A+B)+¬(B*C)

или в другом виде:

F=¬(A v B) v ¬(B ^ C)
