Question

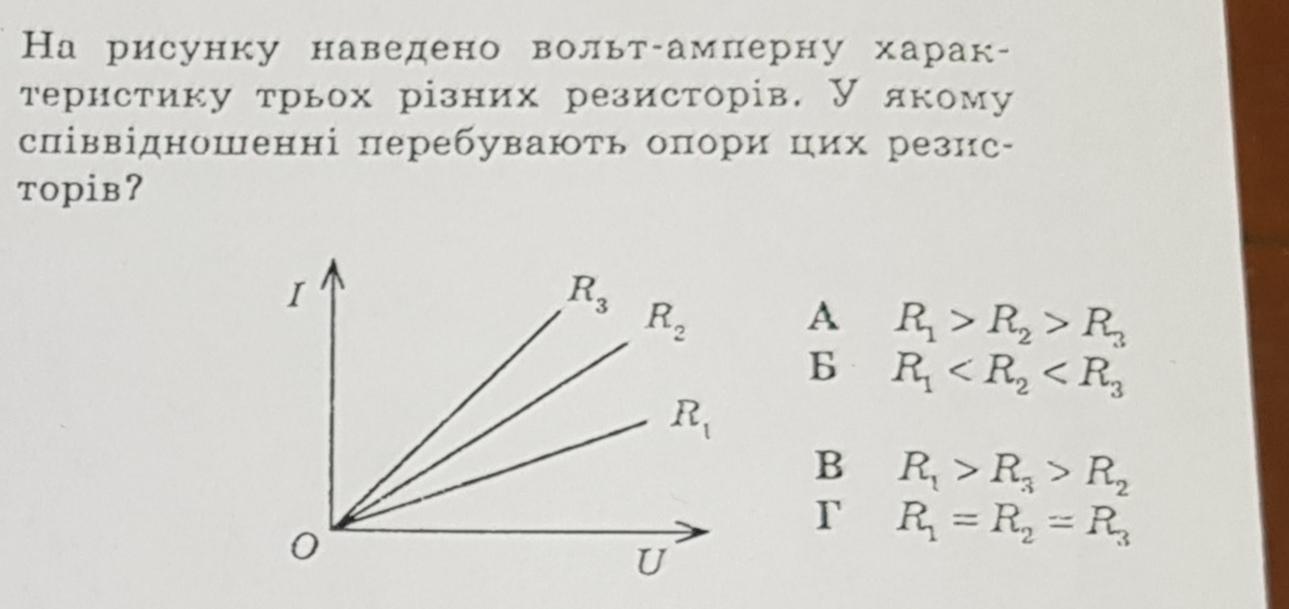

На рисунке приведены вольт-амперную харак- теристику трех различных резисторов. В каком соотношении находятся опоры этих резис- торов?

Answer 1

Ответ А:  R₁ > R₂ > R₃

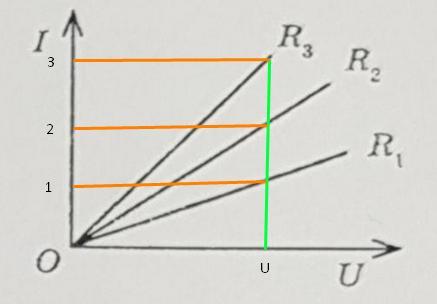

При равном напряжении на каждом из резисторов ток будет больше в том, у которого сопротивление меньше (см. рис.):

          R = U/I    =>   I = U/R

Так как I₃ > I₂ > I₁,   то R₁ > R₂ > R₃
