помогите пожалуйста решить это задание

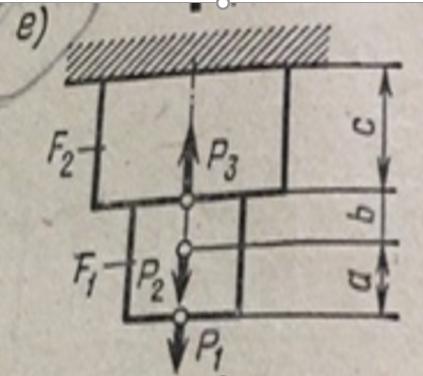

Для ступенчатого бруса построить эпюры продольных сил и нормальных напряжений. Нужно только решение без чертежа.

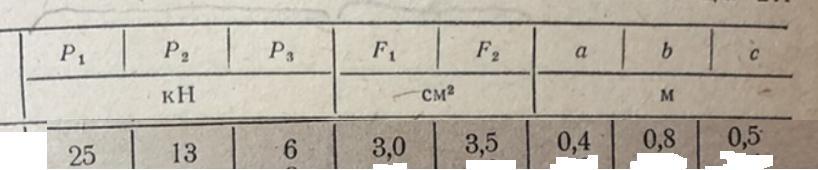

Данные даны на третьем фото.

Answer 1

Ответ:

Объяснение:

N1=P1=25 кН

N2=P1+P2=25+13=38 кН

N3=P1+P2-P3=38-6=32 кН

Принимаем растяжение за положительное значение.

σ1=N1/F1=25*10^3/(3*10^-4)=83.3*100^6 Па   (83,3 МПа)

σ2=N2/F1=38*10^3/(3*10^-4)=126.6*10^6 Па   (126,6 МПа)

σ3=N3/F2=32*10^3/(3.5*10^-4)=91.4*10^6 Па  (91,4 МПа)

============

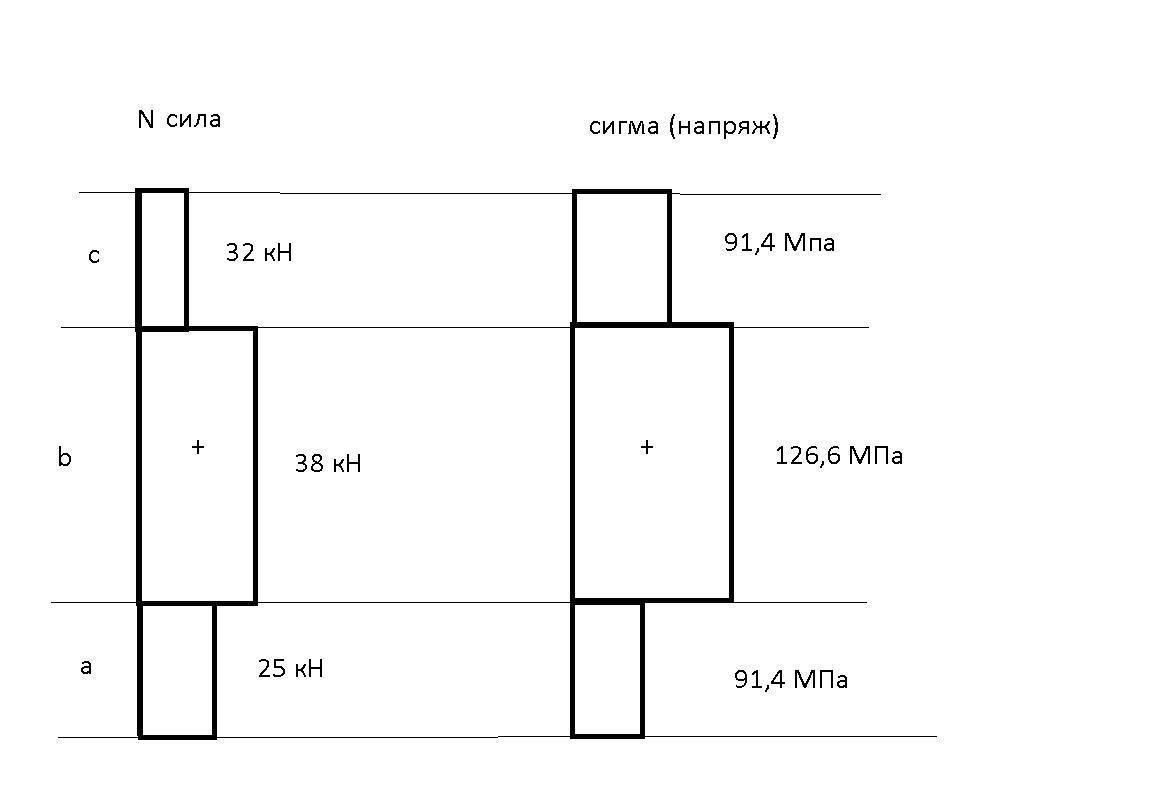

Эпюры в приложении

===================================
