Question

начертательная геометрия хелп​

Answer 1

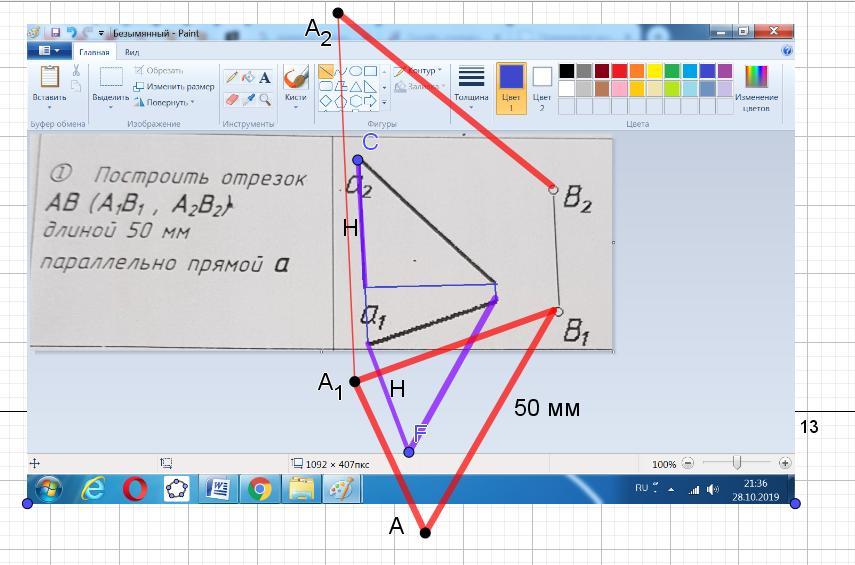

1) Определяем угол наклона прямой а по методу прямоугольного треугольника с использованием разности высот точек на прямой а (это отрезок Н, который откладываем на горизонтальной проекции).

Затем строим подобный треугольник (красный) с гипотенузой, равной заданной величине 50 мм.

Проекции отрезка АВ параллельны проекции прямой а.
