Предмет: Другие предметы,
автор: Dvoe4nik1981

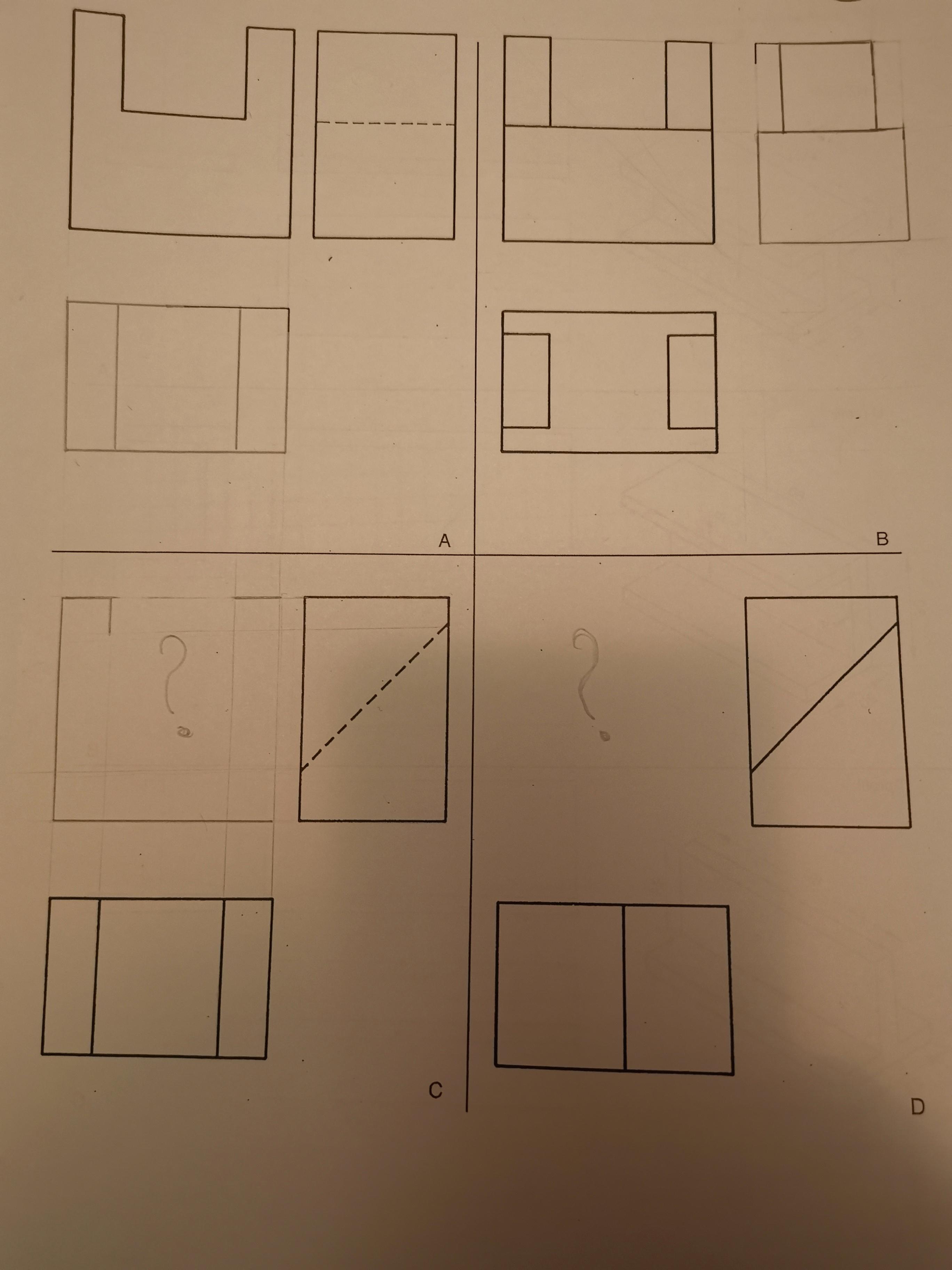

Пожалуйста, помогите построить вид спереди по двум заданным
Приложения:
Ответы
Автор ответа:
1

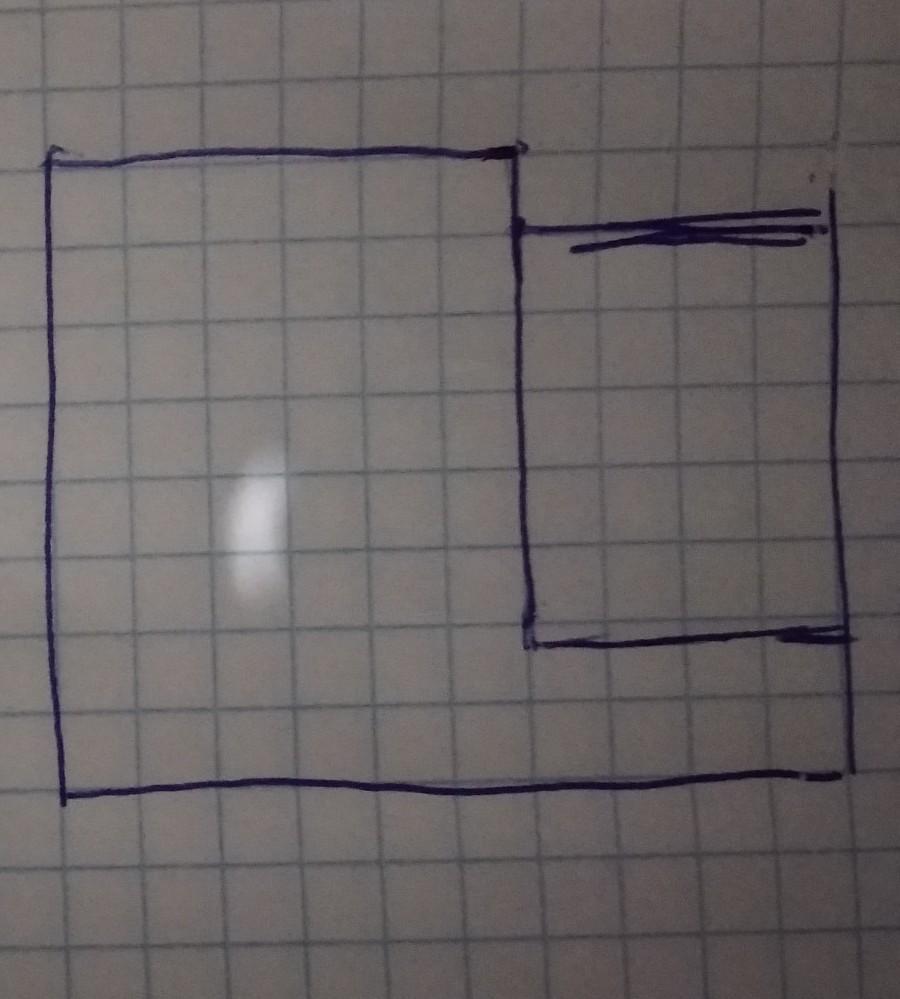

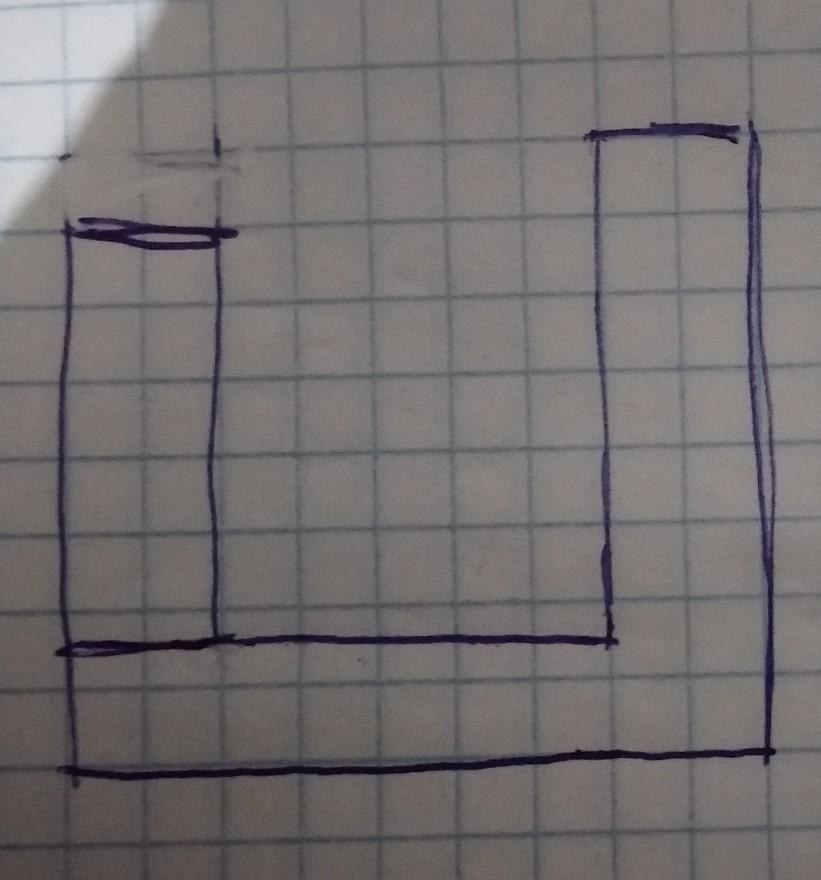

примерно, так должно выглядеть
Приложения:
umarovaaziza:
она меньше, потому что сама штриховая линия меньше в высоту основной линии. А саму штриховую линю применяют для невидимых очертаний предмета, т.е на чертеже С там где вид с боку основной линией выделено то, что ты видешь, но на другом боку ведь есть и другая "ножка" данного предмета, которая отличается от другой "ножки" вот именно поэтому её и отметили штриховой линией и судя по данной линией эта "ножка" косая. Ну, как-то так. Ах да, нельзя говорит штриховую линию пунктирной
Да, но тогда правая ножка должна быть меньше, ведь это вид слева. Разве нет?
да, прости, я немного забылась
Если мы смотрим на деталь слева то перед нами будет ножка которая выше, а за ней будет ножка отмеченнаяпунктирной линией которая не видна и она будет ниже, соответственно на главном виде левая ножка будет выше а правая ниже. Или я что то неправильно понимаю? Очень хочется разобраться, чтоб в дальнейшем не было сложностей с такими простыми заданиями. Спасибо.
если смотреть слева, то выйдет зеркальное отражение того что я сделала
Просто по правилам вид слева рисуется справа, вид справа чертится слева, вид сверху чертится снизу, и вид снизу сверху. Т. е в задании C на главном виде левая ножка будет выше а правая ниже, а в задании D наоборот? Правильно?
походу, так выходит
В любом случае спасибо тебе большое, очень помогла, не знаю почему но я не мог никак это в голове представить)
а вообще, лучше спросить у учителя
рада помочь (хотя ничего особенного не сделала)
